Scanner laser

GC 342+ * Scanner laser pour sécuriser les portes battantes automatiques avec cache d'objet et mural intégré

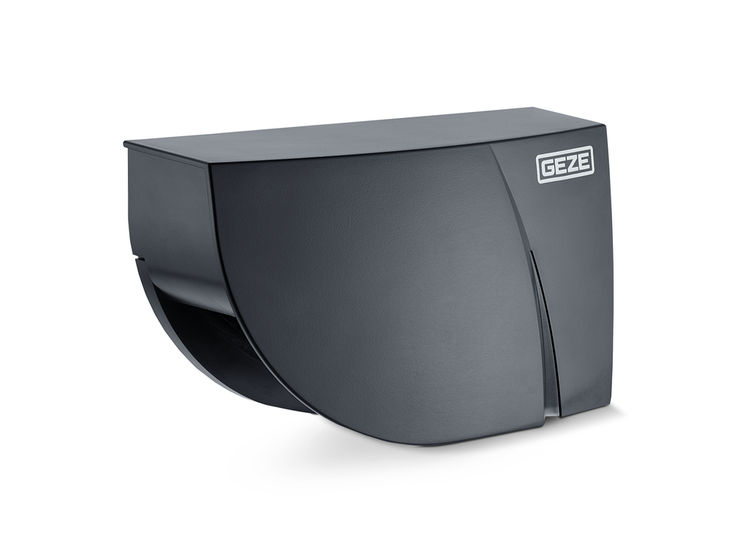

Scanner laser GC 342+, capteur unique à droite
  • Sensor de sécurité compact et peu encombrant
  • Le champ de détection fin sécurise des largeurs de vantaux jusqu'à 1600 mm
  • Cache objet et cache mural intégré à proximité de l’ouverture maximale de la porte
  • Le champ de sécurisation sur le bord de fermeture principal est étendu automatiquement selon l’angle de la porte
  • Programmation automatique du système par pression sur un bouton
  • Écarte les dangers occasionnés par les bords (écrasement et cisaillement) des fenêtres automatiques
Afficher plus
  • Quatre rideaux laser sécurisent une grande zone et empêchent la fermeture de la porte si quelqu’un se trouve sous le dormant
  • Les rideaux laser peuvent être utilisés pour la commande de porte sans contact via un signal de sortie
Contactez-nous

GC 342+

Domaines d’application

  • Sécurisation des portes battantes automatiques, notamment pour le côté opposé aux paumelles
  • Portes intérieures et extérieures
  • Utilisation sur les portes larges jusqu’à 1600 mm de largeur de vantail
  • Conditions au sol difficiles, par ex. sols réfléchissants, tapis, rails métalliques
  • Utilisation sur les portes avec une push bar verticale continue

Spécifications du produit

GC 342+
Dimensions 145 x 88 x 68 mm
Technologie Scanner laser, mesure de la durée d'éclairage
Nombre de détecteurs infrarouge actifs 4
Tension d'alimentation 12-24 V DC ± 15%
Tension de commutation 42 V
Courant de commutation 100 mA
Sortie 3 contacts relais sans potentiel
Indice de protection IP44
Longueur du câble de connexion 2500 mm
Hauteur de montage (min.) 1500 mm
Hauteur de montage (max.) 3870 mm
Temps de réaction Caractéristique < 120 ms / max. 220 ms (détecteur 2)
Température de service -25 - 60 °C
Humidité de l'air 0-95 % relative, sans condensation
Conformité aux normes DIN 18650, EN 16005

Téléchargements

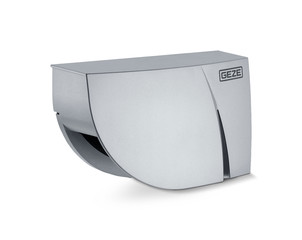

Scanner laser GC 342+, capteur unique à droite

LABELLING OBLIGATION:  © GEZE GmbH

Réception de produit (1723840)

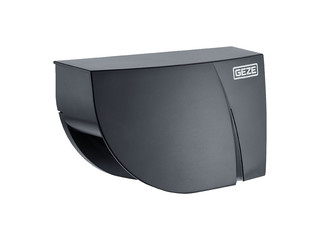

GC 342+ laser scanner, single sensor left

LABELLING OBLIGATION:  © GEZE GmbH

Réception de produit (1723842)
GC 342+ laser scanner, single sensor left

LABELLING OBLIGATION:  © GEZE GmbH

Réception de produit (1723843)
GC 342+ laser scanner, single sensor left

LABELLING OBLIGATION:  © GEZE GmbH

Réception de produit (1723845)

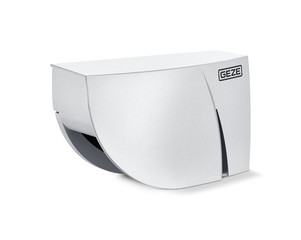

GC 342+ laser scanner, single sensor right

LABELLING OBLIGATION:  © GEZE GmbH

Réception de produit (1723841)
GC 342+ laser scanner, single sensor right

LABELLING OBLIGATION:  © GEZE GmbH

Réception de produit (1723844)

Variantes et accessoires

GC 342 Adaptateur de protection contre lʼincendie
Accessoires

Automatisme pour portes coupe-feu GC 342 / GC 342+

Nécessaire pour la pose du câble de raccordement côté paumelles / côté opposé aux paumelles pour un diamètre de perçage de 5 mm

Détails du produit

* Remarque concernant les produits présentés

Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
