Ferme-porte à bras débrayable 2 vantaux
TS 5000 ISM avec fonction débrayable * Système de ferme-portes avec bras à coulisse pour portes à deux vantaux avec sélecteur de fermeture intégré et fonction débrayable sur le vantail de service
- Système de TS 5000 E HY 3-6 etTS 5000 et bras à coulisse ISM
- Vantail semi-fixe avec TS 5000 avec force de fermeture EN2-6 ou TS 5000 ECline avec force de fermeture EN3-5
- Vantail de service avec TS 5000 E Hy (24 V) et force de fermeture réglable EN3-6
- Pour portes ouvrant à droite et à gauche sans besoin de modification
- Le sélecteur de fermeture maintient le vantail de service en position d’attente jusqu’à ce que le vantail semi-fixe soit fermé
- Fonction d'enclenchement de confort sur le vantail de service pour bloquer la porte selon l'angle d'ouverture maximum
- À-coup final hydraulique, qui accélère la porte juste avant la position fermée
- Amortissement d'ouverture intégré, freine les portes fermées brusquement
- Affichage visuel de la force de fermeture pour contrôler facilement le réglage
- Toutes les fonctions sont réglables par l'avant
Domaines d’application
- Portes coupe-feu et pare-flammes
- Portes à simple action à deux vantaux à droite et à gauche
- Division de porte symétrique et asymétrique possible
- Portes battantes à simple action 2800 mm d'entraxe des paumelles et 1400 mm de largeur de vantail
- Entraxe des paumelles minimum de 1300 mm, largeur minimale du vantail semi-fixe 400 mm
- Montage sur ouvrant de porte côté paumelles
Spécifications du produit
| TS 5000 ISM avec fonction débrayable | |
| Accessibilité selon DIN 18040 jusqu'à une largeur de vantail (max.) en mm | 1400 mm |
| Largeur de vantail (max.) | 1400 mm |
| Type de montage | Montage sur ouvrant de porte côté paumelles |
| Angle d'ouverture (max.) | 180 ° |
| Tension d’entrée | 24 V DC |
| Entraxe minimal des paumelles | 1300 mm |
| Largeur minimale du vantail semi-fixe | 400 mm |
| Homologation pour portes coupe-feu | Oui |
| Plage d'arrêt en fonction débrayée | 85 ° - 160 ° |
| Force de fermeture réglable | Oui, à plage continue |
| Vitesse de fermeture réglable | Oui |
| À-coup final réglable | Oui, par valve |
| Freinage à l‘ouverture intégré | Oui, réglage hydraulique possible |
| Position de réglage de la force de fermeture | Avant |
| Affichage visuel de la force de fermeture | Oui |
| Fonction maintien porte ouverte | en option |
| Sélecteur de fermeture intégré | Oui |
Téléchargements

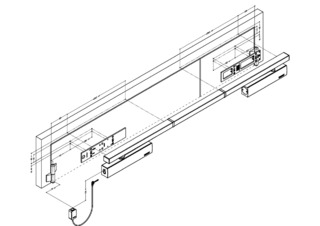

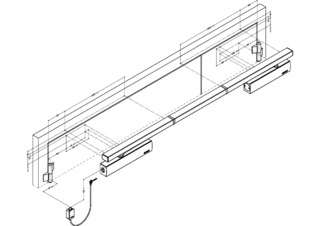

Système de ferme-porte en applique avec bras à coulisse TS 5000 ISM
LABELLING OBLIGATION: © GEZE GmbH
