TS 550 NV
Corps de fermeture TS 550 NV * Corps de base pour pivot de sol EN 3-6 avec unité de maintien porte ouverte intégrée
- Force de fermeture à réglage variable
- Vitesse de fermeture réglable via une vanne par le haut
- À-coup final réglable par le haut via une vanne
- Freinage à l'ouverture réglable par le haut via une vanne
- Temporisation de fermeture réglable via une vanne par le haut
- Unité d'arrêt mécanique avec plage d’arrêt de 80° à 165°
- Ferme-porte adapté pour portes DIN droite / DIN gauche
Domaines d’application
- Portes à simple action à droite et à gauche
- Portes battantes à simple action pour une largeur de vantail jusqu'à 1400 mm
- Pour des poids de vantaux jusqu'à 300 kg
Spécifications du produit
| Corps de fermeture TS 550 NV | |
| Pour portes à simple action et double action | Porte battante à simple action, Porte à double action |
| Angle d'ouverture (max.) | 170 ° |
| Force de fermeture selon EN 1154 | EN 3 - 6 |
| Largeur de vantail (max.) | 1400 mm |
| Poids du vantail (max.) | 300 kg |
| Sens d'ouverture | gauche / droite |
| Conformité aux normes | EN 1154:1996/A1:2002/AC:2006 |
| Longueur | 342 mm |
| Largeur | 82 mm |
| Hauteur | 54 mm |
| Ajustement de la boîte de scellement dans la longueur | 9 mm |
| Ajustement de la boîte de scellement dans la largeur | 10 mm |
| Ajustement de la boîte de scellement dans la hauteur | 6 mm |
| Force de fermeture réglable | Oui, à plage continue |
| Vitesse de fermeture réglable | Oui |
| À-coup final réglable | Oui, par valve |
| Freinage à l‘ouverture intégré | mécanique fixe |
| Retard à la fermeture intégré | Oui |
| Position de réglage de la force de fermeture | Haut |
| Vanne de sécurité contre la surcharge | Oui |
| Soupapes thermostabilisées | Oui |
| Effet de fermeture à partir de | 170 ° |
| Fonction maintien porte ouverte | Mécanique |
| Fonction maintien porte ouverte activable ou désactivable | Oui |
| Unité d'arrêt pouvant être dépassée | Oui |
Téléchargements

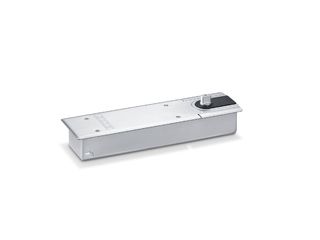

Réception de produit

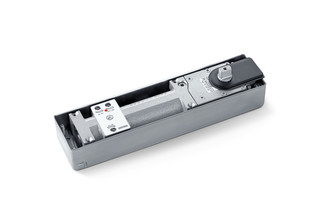

Corps de fermeture TS 550 NV
ÉTIQUETAGE OBLIGATOIRE:
© GEZE GmbH

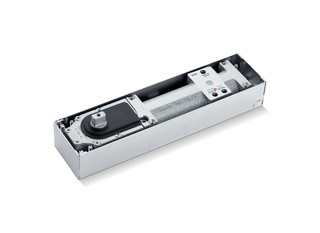

TS 550 NV
