E 250 NT * Entraînement à vérin dans une construction compacte avec un vaste champ d’application
- Course d'entraînement à réglage progressif et vitesses individuelles pour le mode de ventilation et RWA
- Le module de synchronisation intégré peut exploiter au maximum quatre entraînements sans appareil de commande externe
- Commutation facile du mode de fonctionnement (solo et synchro, Master/Slave) à l'aide d'un interrupteur DIP
- IQ windowdrive - commande d’entraînement intelligente
- Vérifié dans un NRWG selon EN 12101-2
Entraînement à vérin dans une construction compacte avec un vaste champ d’application
Domaines d’application
- RWA et ventilation naturelle (24 V) pour une installation directe au niveau de la façade et du toit (lucarnes)
- Fenêtres à soufflet, à l’italienne et à la française ouvrant vers l’intérieur et vers l’extérieur
- Fenêtre à lamelles et fenêtre de toit
- Utilisation possible aussi bien dans le système d'amenée d'air que dans le système d'évacuation d'air
- Zone extérieure protégée (par exemple, les vérandas) avec la variante E 250 NT AB
- Montage sur les fenêtres en bois, en PVC ou en métal

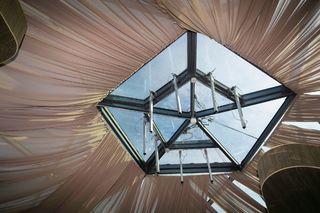

Situations de montage dans des projets de référence et des vidéos

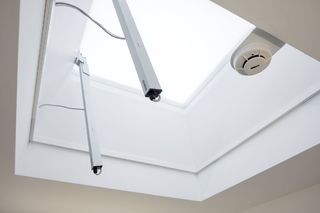

Vérin motorisé E 250 NT installé dans un immeuble de bureau
Le E 250 NT est un vérin motorisé compact avec un large champ dʼapplication, par exemple dans le système de désenfumage et de la ventilation naturelle pour les installations directes dans les façades et les toits. Peut être monté sur des fenêtre à soufflet, ouvrant à l’italienne et ouvrant à la française ouvrant vers l’intérieur ou vers lʼextérieur. © Jürgen Pollak / GEZE GmbH
Vérin motorisé E 250 NT dans un immeuble de bureaux
Le E 250 NT est un vérin motorisé compact avec un grand champ dʼapplication, par exemple pour le système de désenfumage et la ventilation naturelle des installations directes dans les façades et les toits. En outre, il peut également être installé sur les fenêtres à soufflet, à l’italienne et à la française ouvrant vers l’intérieur et vers l’extérieur. © Jürgen Pollak / GEZE GmbH

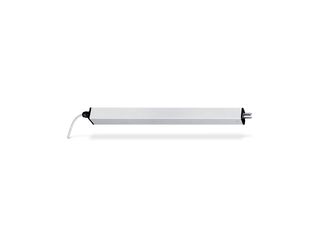

Vérin motorisé E 250 NT
Vérin motorisé E 250 NT Vérin motorisé compact avec un vaste champ d’application, installé dans un bâtiment dʼhabitation © GEZE GmbH
Spécifications du produit
| E 250 NT | |
| Longueurs de course possibles | 100 mm, 150 mm, 200 mm, 230 mm, 300 mm, 500 mm, 750 mm, 1000 mm |
| Vitesse d'ouverture RWA | 5,7 mm, course 500 : 9,5 mm/s |
| Vitesse d'ouverture ventilation | 5 mm/s |
| Force de traction (max.) | 750 N |
| Force de poussée (max.) | 750 N |
| Force de maintien en position fermée (max.) | 2000 N |
| Tension d'alimentation | 24 V, ± 25 % |
| Consommation de courant | 1.3 A |
| Consommation de courant | Ventilation (24 V) : 0,9 A; RWA (18 V) : 1,0 A, Course 500 : Ventilation (24 V) : 1,1 A; RWA (18 V) : 1,3 A |
| Consommation | 20 W |
| Facteur d'utilisation | 30 % |
| Longueur du câble de connexion | 2 m |
| Longueur spéciale du câble de raccordement | 5 m, 7.5 m |
| Dimensions du câble | 4 Adern 0.75 mm² |
| Plage de température | -5 °C - 70 °C |
| Type de protection / classe de protection | IP65 / III |
| Fonction Syncro | Oui |
| Vitesse d'ouverture réglable (ventilation) | Non |
| Verrouillage supplémentaire optionnel | Oui |
| Type de verrouillage supplémentaire | Entraînement de verrouillage |
| Type de raccourcissement de course | Appareil de réglage, Réglage d'usine |
| Capteur de fin de course sorti | électronique, par capteur de déplacement interne |
| Capteur de fin de course rentré | électronique, par déplacement et charge |
| Mise hors service pour surcharge | Oui |
| Ouverture complète en l'espace de 60 s | oui, jusqu'à une course de 500 mm |
| DENFC contrôlé | Oui |
| Informations complémentaires sur le système d'évacuation de chaleur et de fumée | oui, jusqu'à une course de 500 mm |
| Synchronisation (max.) | 4 mécanismes d'entraînement |
| Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur dormant | Oui |
| Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à soufflet OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |
| Fenêtre à soufflet OUVRANT VERS L’EXTÉRIEUR montage sur l’ouvrant | Non |
| Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur dormant | Oui |
| Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à la française OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |
| Fenêtre à la française OUVRANT VERS L’EXTÉRIEUR montage sur l’ouvrant | Non |
| Fenêtre à battant projetant OUVRANT VERS L’INTÉRIEUR montage sur dormant | Oui |
| Fenêtre à battant projetant OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à battant projetant OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |
| Fenêtre à battant projetant OUVRANT VERS L’EXTÉRIEUR montage sur l’ouvrant | Non |
| Fenêtre de toit OUVRANT VERS L’EXTÉRIEUR | Oui |
| Fenêtre à l'italienne OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Non |
| Fenêtre à ouverture parallèle OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Non |
