Motorisations pour ouverture de fenêtre

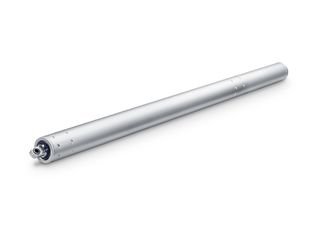

E 1500 S Entraînement à vérin avec une vitesse d’ouverture et de fermeture élevée
- Grande force de pression et vitesse élevée
- La largeur d’ouverture maximum de 1000 mm est atteinte en moins de 60 secondes
- Modèle solide et résistant à la corrosion avec amortissement de fin de course intégré
- Pour des largeurs de vantaux supérieures à 1200 mm, des kits d’entraînement synchronisés sont disponibles
- Boîtier en aluminium pour des exigences élevées en matière de design
- Les consoles complètes permettent un montage polyvalent sur le bord de fermeture principal ou le bord de fermeture secondaire
- Syncroset sans unité de contrôle externe
- Testé comme dispositif d'évacuation naturelle de fumée et de chaleur (NRWG) selon la norme EN 12101-2
Entraînement à vérin avec une vitesse d’ouverture et de fermeture élevée
Domaines d’application
- Fenêtres lourdes au niveau du toit
- Ventilation naturelle, installation de désenfumage et d'extraction de la chaleur (RWA), dispositif d'évacuation naturelle de la fumée et de la chaleur (NRWG)
- Utilisation dans le système d'évacuation d'air
- Montage sur les fenêtres en bois, en PVC ou en métal
Situations de montage dans des projets de référence et des vidéos
Vérin motorisé E 1500 S

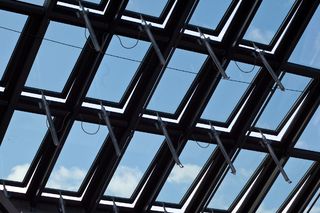

Vérin motorisé avec une vitesse d’ouverture et de fermeture élevée, installé au Rheincenter de Weil © Michael Eckmann / GEZE GmbH
Vérin motorisé E 1500 S
Vérin motorisé avec une vitesse d’ouverture et de fermeture élevée © Nikolaus Grünwald / GEZE GmbH
Spécifications du produit
| E 1500 S | |
| Longueur de course disponible | 500 mm, 750 mm, 1000 mm |
| Vitesse d'ouverture RWA | 16 mm/s |
| Vitesse d'ouverture ventilation | 16 mm/s |
| Vitesse de fermeture (max.) | 16 mm/s |
| Force de poussée (max.) | 1500 N |
| Force de maintien en position fermée (max.) | 25000 N |
| Force de poussée | 1500 N |
| Force de traction | 1500 N |
| Tension en cours de fonctionnement | 24 V ± 25 % |
| Tension d'alimentation | 24 V DC |
| Consommation de courant | 4 A |
| Consommation | 72 W |
| Ondulation résiduelle | 20 % |
| Facteur d'utilisation | 30 % |
| Longueur du câble de connexion | 3 m |
| Longueur spéciale du câble de raccordement | 5 m, 10 m |
| Section de câble min. | 1 mm² |
| Nombre de fils | 3 fils |
| Température de service | -5 - 75 °C |
| Indice de protection | IP54 |
| Classe de protection | III |
| Fonction de synchronisation | Oui |
| Type de verrouillage supplémentaire | Entraînement de verrouillage |
| Type de raccourcissement de course | Réglage d'usine |
| Capteur de fin de course sorti | électronique |
| Capteur de fin de course rentré | électronique |
| Mise hors service pour surcharge | Oui |
| Ouverture complète en l'espace de 60 s | oui, jusqu'à une course de 1000 mm |
| DENFC contrôlé | Oui |
| Informations complémentaires sur le système d'évacuation de chaleur et de fumée | oui, jusqu'à une course de 1000 mm |
| Nombre synchronisation des automatismes de portes | 4 |
| Fenêtre de toit OUVRANT VERS L’EXTÉRIEUR | Oui |
