Motorisations pour ouverture de fenêtre

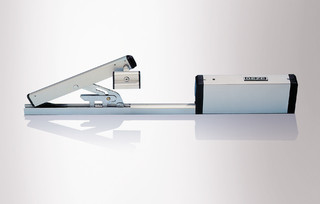

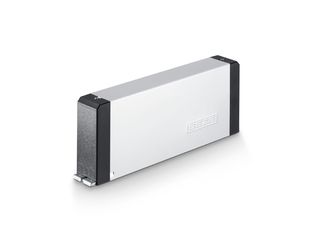

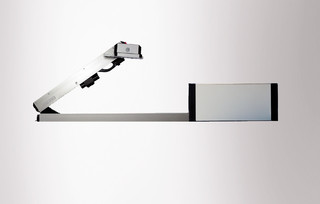

E 212 24 V Entraînement linéaire électrique pour l’automatisation des ferme-impostes à forme plate
- Solution motorisée économique et simple pour contrôler plusieurs compas
- L’esthétique fine et discrète s'intègre de façon optimale dans le design de la façade
- Largeur d'ouverture réglable de façon variable via la longueur de course et possibilité de réglage en fonction des besoins
- Le coupe-circuit et le contact de fin de course intégré ainsi que la course sont réglables
- Les modules entièrement pré-assemblés simplifient le montage
Entraînement linéaire électrique pour l’automatisation des ferme-impostes à forme plate
Domaines d’application
- Automatisation des ferme-impostes GEZE OL 90 N, OL 95 et OL 320
- Ventilation naturelle au niveau de la façade
- Ouvrant à soufflet ouvrant vers l’intérieur
- Montage sur les fenêtres en bois, en PVC ou en métal
- Montage sur le dormant
Situations de montage dans des projets de référence et des vidéos
Entraînement dʼouverture - OL 90 avec E 212, assurances VGH
Motorisation linéaire pour l’automatisation des ferme-impostes plats © Lothar Wels / GEZE GmbH
Entraînement dʼouverture - OL 100 avec E 212, Herz-Zentrum
Centre cardiaque de Bad Krozingen Système de désenfumage et technique de fenêtres, motorisation linéaire pour fermes-impostes à forme plate © GEZE GmbH
Spécifications du produit
| E 212 24 V | |
| Espace requis sur le dormant (min.) | L’encombrement doit être défini individuellement |
| Espace requis sur le vantail (min.) | L’encombrement doit être défini individuellement |
| Force de poussée | 1500 N |
| Force de traction | 1500 N |
| Tension d'alimentation | 24 V DC |
| Consommation de courant | 1.2 A |
| Consommation | 29 W |
| Facteur d'utilisation | 25 % |
| Section de câble min. | 2.5 mm² |
| Nombre de fils | 3 fils |
| Température de service | -20 - 60 °C |
| Indice de protection | IP42 |
| Type de raccourcissement de course | Mécanique |
| Capteur de fin de course sorti | Commutateur de fin de course |
| Capteur de fin de course rentré | Commutateur de fin de course |
| Mise hors service pour surcharge | Oui |
| Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur dormant | Oui |
