Motorisations pour ouverture de fenêtre

E 250 NT Entraînement à vérin dans une construction compacte avec un vaste champ d’application

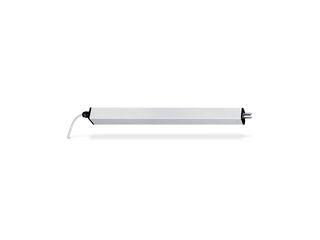

Vérin motorisé E 250 NT Entraînement à vérin dans une construction compacte avec un vaste champ d’application
  • Course d'entraînement à réglage progressif et vitesses individuelles pour le mode de ventilation et RWA
  • Synchronisation de jusqu’à quatre entraînements sans appareil de commande externe
  • Commutation facile du mode de fonctionnement (solo et synchro, maître/esclave) à l'aide d'un commutateur DIP
  • IQ windowdrive - commande intelligente du mécanisme d’entraînement
  • Testé comme dispositif d'évacuation naturelle de fumée et de chaleur (NRWG) selon la norme EN 12101-2
Contactez-nous

Entraînement à vérin dans une construction compacte avec un vaste champ d’application

Domaines d’application

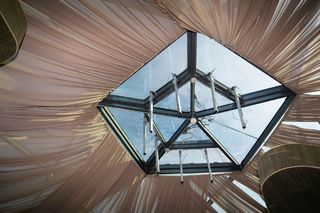

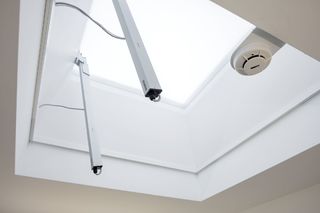

  • RWA et ventilation naturelle (24 V) pour une installation directe au niveau de la façade et du toit (lucarnes)
  • Fenêtres à soufflet, à l’italienne ou à la française ouvrant vers l’intérieur et vers l’extérieur et fenêtres de toit
  • Utilisation possible aussi bien dans le système d'amenée d'air que dans le système d'évacuation d'air
  • E 250 NT uniquement pour les locaux secs, variante E 250 NT AB pour les zones extérieures protégées (par ex. les auvents)
  • Montage sur les fenêtres en bois, en PVC ou en métal

Spécifications du produit

E 250 NT
Vitesse d'ouverture RWA 5,7 mm, course 500 : 9,5 mm/s
Vitesse d'ouverture ventilation 5 mm/s
Force de poussée (max.) 750 N
Force de maintien en position fermée (max.) 2000 N
Force de poussée 750 N
Force de traction 750 N
Tension en cours de fonctionnement 24 V ± 25 %
Tension d'alimentation 24 V DC
Consommation de courant 1.3 A
Consommation de courant selon le champ d'application Ventilation (24 V) : 0,9 A; RWA (18 V) : 1,0 A Course 500 : Ventilation (24 V) : 1,1 A; RWA (18 V) : 1,3 A
Puissance consommée 20 W
Facteur d'utilisation 30 %
Longueur du câble de connexion 2 m
Longueur spéciale du câble de raccordement 5 m, 7.5 m
Section de câble min. 0.75 mm²
Nombre de fils 4 fils
Température de service -5 - 70 °C
Indice de protection IP65
Classe de protection III
Fonction de synchronisation Oui
Verrouillage supplémentaire optionnel Oui
Type de verrouillage supplémentaire Entraînement de verrouillage
Type de raccourcissement de course Appareil de réglage, Réglage d'usine
Capteur de fin de course sorti électronique, par capteur de déplacement interne
Capteur de fin de course rentré électronique, par déplacement et charge
Mise hors service pour surcharge Oui
Ouverture complète en l'espace de 60 s oui, jusqu'à une course de 500 mm
DENFC contrôlé Oui
Informations complémentaires sur le système d'évacuation de chaleur et de fumée oui, jusqu'à une course de 500 mm
Nombre synchronisation des automatismes de portes 4
Compatibilité KNX Oui
Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur dormant Oui
Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant Oui
Fenêtre à soufflet OUVRANT VERS L’EXTÉRIEUR montage sur dormant Oui
Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur dormant Oui
Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant Oui
Fenêtre à la française OUVRANT VERS L’EXTÉRIEUR montage sur dormant Oui
Fenêtre à battant projetant OUVRANT VERS L’INTÉRIEUR montage sur dormant Oui
Fenêtre à battant projetant OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant Oui
Fenêtre à battant projetant OUVRANT VERS L’EXTÉRIEUR montage sur dormant Oui
Fenêtre de toit OUVRANT VERS L’EXTÉRIEUR Oui
