Motorisations pour ouverture de fenêtre

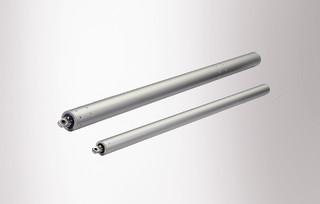

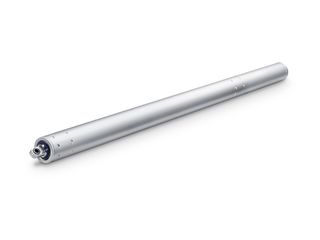

E 3000 * Entraînement à broche pour fenêtres de toit particulièrement lourdes.

E 1500 S / E 3000
  • Très grande force de traction et de pression
  • Modèle solide et résistant à la corrosion avec amortissement de fin de course intégré
  • Boîtier en aluminium pour des exigences élevées en matière de design
  • Les consoles complètes permettent un montage polyvalent sur le bord de fermeture principal ou le bord de fermeture secondaire
  • Synchronisation de jusqu’à quatre entraînements sans appareil de commande externe
  • Certifié selon EN 12101-2 (NRWG)
Contactez-nous

Entraînement à broche pour fenêtres de toit particulièrement lourdes.

Domaines d’application

  • Fenêtres très lourdes au niveau du toit
  • Ventilation naturelle, installation de désenfumage et d'extraction de la chaleur (RWA), dispositif d'évacuation naturelle de la fumée et de la chaleur (NRWG)
  • Utilisation dans le système d'évacuation d'air
  • Montage sur les fenêtres en bois, en PVC ou en métal
  • Montage sur le dormant

Spécifications du produit

E 3000
Longueur de course disponible 300 mm, 500 mm, 750 mm, 1000 mm
Vitesse d'ouverture RWA 7,8 mm/s
Vitesse d'ouverture ventilation 7.8 mm/s
Force de poussée (max.) 3000 N
Force de maintien en position fermée (max.) 25000 N
Force de traction 3000 N
Tension en cours de fonctionnement 24 V ± 25 %
Tension d'alimentation 24 V DC
Consommation de courant 5 A
Consommation 91 W
Ondulation résiduelle 20 %
Facteur d'utilisation 30 %
Longueur du câble de connexion 3 m
Longueur spéciale du câble de raccordement 5 m, 10 m
Section de câble min. 1 mm²
Nombre de fils 3 fils
Température de service -5 - 75 °C
Indice de protection IP54
Classe de protection III
Fonction de synchronisation Oui
Type de verrouillage supplémentaire Entraînement de verrouillage
Type de raccourcissement de course Réglage d'usine
Capteur de fin de course sorti électronique
Capteur de fin de course rentré électronique
Mise hors service pour surcharge Oui
Ouverture complète en l'espace de 60 s oui, jusqu'à une course de 300 mm
DENFC contrôlé Oui
Informations complémentaires sur le système d'évacuation de chaleur et de fumée oui, jusqu'à une course de 300 mm
Nombre synchronisation des automatismes de portes 4
Compatibilité KNX Non
Fenêtre de toit OUVRANT VERS L’EXTÉRIEUR Oui
