Motorisations pour ouverture de fenêtre

ECchain * Entraînement à chaîne avec consoles universelles pour des automatisations faciles en mode de ventilation

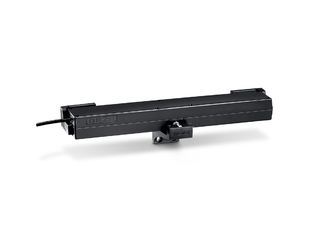

ECchain Motorisation à chaîne avec consoles universelles pour des automatisations faciles en mode de ventilation, noire
  • Entraînement à chaîne économique et performant pour la ventilation avec 230 V
  • Réglage de course intégré sur 200 mm ou 400 mm pour différentes exigences en matière de ventilation
  • Supports et consoles universels pour des systèmes de profilés courants
  • Montage rapide et facile
  • Utilisation variable sur les petits impostes
Contactez-nous

Entraînement à chaîne avec consoles universelles pour des automatisations faciles en mode de ventilation

Domaines d’application

  • Ventilation naturelle (230 V) spécialement pour la construction de logements privés
  • Fenêtres à soufflet, à l’italienne et à la française ouvrant vers l’intérieur et vers l’extérieur
  • Montage sur les fenêtres en bois, en PVC ou en métal
  • Montage sur le dormant

Spécifications du produit

ECchain
Espace requis sur le dormant (min.) Montage sur dormant, vers l'intérieur : 55 mm, montage sur dormant vers l'extérieur : 35 mm
Espace requis sur le vantail (min.) Montage sur dormant, vers l'intérieur : 37 mm, montage sur dormant vers l'extérieur : 20 mm
Longueur de course disponible 200 mm, 400 mm
Vitesse d'ouverture ventilation 9 mm/s
Vitesse de fermeture (max.) 9 mm/s
Force de poussée (max.) 250 N
Force de maintien en position fermée (max.) 1800 N
Force de traction 250 N
Poids du vantail 200 kg*
Plage de renversement 10 - 23 mm
Tension en cours de fonctionnement 230 V ± 10 %
Tension d'alimentation 230 V
Consommation de courant 0.13 A
Consommation électrique 0,13 A
Consommation 30 W
Facteur d'utilisation 30 %
Section de câble min. 0.75 mm²
Nombre de fils 4 fils
Plage de température -5°C...+60°C
Indice de protection IP30
Classe de protection II
Capteur de fin de course sorti Commutateur de fin de course
Capteur de fin de course rentré électronique par consommation de courant
Mise hors service pour surcharge Oui
Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur dormant Oui
Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur dormant Oui
Fenêtre à la française OUVRANT VERS L’EXTÉRIEUR montage sur dormant Oui
Fenêtre à battant projetant OUVRANT VERS L’EXTÉRIEUR montage sur dormant Oui
