Slimchain 230 V * Entraînement à chaîne au design attrayant avec de nombreuses options d’applications en version 230 V
- L’esthétique fine et discrète s'intègre de façon optimale dans le design de la façade
- Montage simple et rapide avec le système de montage Smart fix de GEZE
- Raccordement 230 V direct de l’entraînement grâce à un terminal de raccordement avec connecteur de câble
- Passage de câble 230 V caché

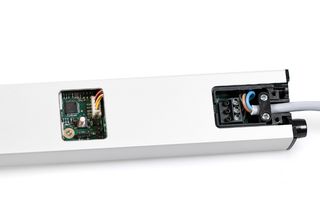

- Accès direct à l’électronique pour le paramétrage via la trappe de service
- Course d’entraînement réglable en continu
- Disponible en version spéciale - course, longueur de câble, couleur et alignement configurables vers la gauche/droite
Domaines d’application
- Ventilation naturelle au niveau de la façade
- Fenêtres à soufflet, à l’italienne et à la française ouvrant vers l’intérieur et vers l’extérieur
- Fenêtre à l’italienne possible
- Montage sur les fenêtres en bois, en PVC ou en métal
- Montage sur le battant, sur le dormant ou intégré
Note de sécurité
Les chutes de battants peuvent représenter un danger conséquent pour la vie et la santé des personnes situées à proximité. Par conséquent, en cas d’utilisation d’entraînements GEZE sur des fenêtres à soufflet, l’utilisation des compas de sécurité est prescrite obligatoirement.
Spécifications du produit
| Slimchain 230 V | |
| Dimensions | 25 x 44 mm |
| Espace requis sur le dormant (min.) | Montage sur dormant, vers l'intérieur : 40 mm, montage sur vantail vers l'intérieur : 16/21 mm, montage sur dormant vers l'extérieur : 31 mm |
| Espace requis sur le vantail (min.) | Montage sur dormant, vers l'intérieur : 40 mm, montage sur vantail vers l'intérieur : 34/29 mm, montage sur dormant vers l'extérieur : 19 mm |
| Vitesse d'ouverture ventilation | 5 mm/s |
| Vitesse de fermeture (max.) | 5 mm/s |
| Force de poussée (max.) | 100 N (en fonction de la course), voir le diagramme de force/chemin |
| Force de maintien en position fermée (max.) | 2000 N |
| Force de traction | 300 N |
| Poids du vantail | 200 kg* |
| Plage de renversement | 0 - 23 mm (en fonction de l’application et du kit de fixations) |
| Tension en cours de fonctionnement | 230 V ± 10 % |
| Tension d'alimentation | 230 V |
| Consommation de courant | 0.3 A |
| Puissance consommée | 30 W |
| Facteur d'utilisation | 30 % |
| Longueur spéciale du câble de raccordement | 5 m, 7.5 m |
| Section de câble min. | 0.75 mm² |
| Nombre de fils | 3 fils |
| Température de service | -5 - 70 °C |
| Indice de protection | IP30 |
| Classe de protection | II |
| Vitesse d'ouverture réglable (ventilation) | Oui |
| Type de raccourcissement de course | Appareil de réglage, Réglage d'usine |
| Capteur de fin de course sorti | électronique, par capteur de déplacement interne |
| Capteur de fin de course rentré | Électronique par consommation de courant |
| Mise hors service pour surcharge | Oui |
| Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur dormant | Oui |
| Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à soufflet OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |
| Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur dormant | Oui |
| Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à la française OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |
| Fenêtre à battant projetant OUVRANT VERS L’INTÉRIEUR montage sur dormant | Oui |
| Fenêtre à battant projetant OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à battant projetant OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |
| Fenêtre à l'italienne OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |

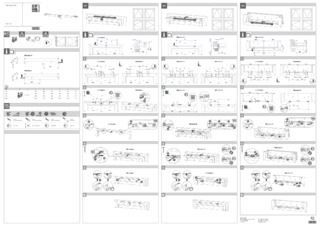

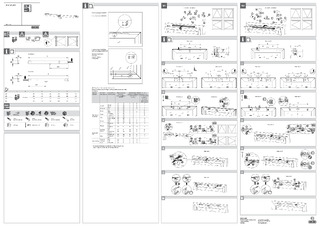

Téléchargements
LABELLING OBLIGATION: © GEZE GmbH
Variantes et accessoires
* Remarque concernant les produits présentés
Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
