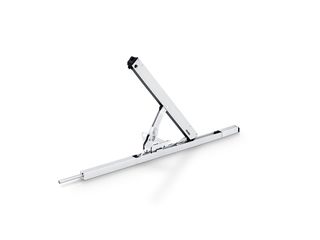

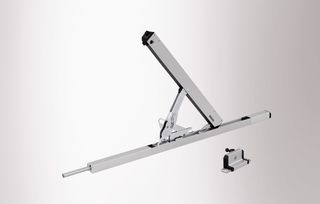

Compas OL 320 * Compas OL 320 avec support de châssis coulissant et blocage anti-décrochage
- Atteint une largeur d’ouverture de 320 mm
- La largeur d'ouverture est réglable
- Support de châssis adapté pour une hauteur de recouvrement de 0 à 25 mm
- Verrouillage du vantail intégré dans le compas
- Bouton de déclenchement bloqué par le verrouillage de suspension
- Pas de déclenchement possible par le bouton de déclenchement de connexion du compas et du support de châssis
- Suspension confortable du vantail grâce à la connexion d'accouplement à tête sphérique entre le compas et le support de châssis
- Montage du compas par l’avant
Domaines d’application
- Pour les fenêtres avec un poids de vantail élevé jusqu'à max. 250 kg
- Utilisable à gauche et à droite
- Fenêtre rectangulaire ouvrant vers l'intérieur avec fenêtre à l’italienne, à soufflet, à la française et basculante
- Montage sur les fenêtres en bois, en PVC ou en métal
- Montage sur le dormant
Situations de montage dans des projets de référence et des vidéos

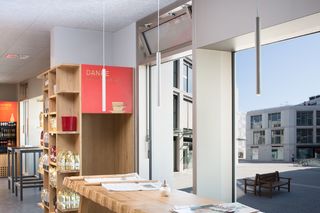

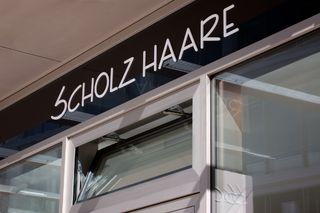

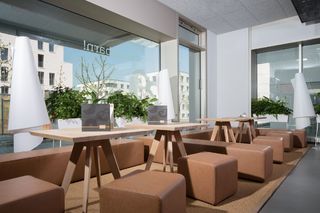

OL 90 N, Quartier de Killesberg
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Quartier de Killesberg
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Quartier de Killesberg
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © Nikolaus Grünwald / GEZE GmbH

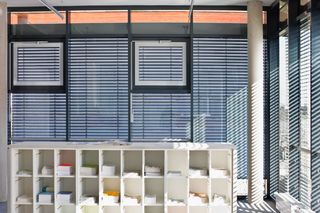

OL 90 N avec levier manuel, école d’art d’Alfter
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © Lothar Wels / GEZE GmbH
OL 90 N avec levier manuel, école d’art d’Alfter
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © Lothar Wels / GEZE GmbH
OL 90 N, Hôtel Amano
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © Stefan Dauth / GEZE GmbH
TS 5000 + OL 90 N transfert montant-pêne, Augustinum
TS 5000: Portes coupe-feu et pare-flammes + OL 90 N : Fenêtre à soufflet ouvrant vers lʼintérieur, transfert montant-pêne © Dirk Wilhelmy / GEZE GmbH
Spécifications du produit
| Compas OL 320 | |
| Largeur de vantail (min.) | 680 mm |
| Hauteur du vantail (min.) | 400 mm |
| Poids du vantail (max.) | 250 kg |
| Largeur d'ouverture réglable (réduction de l'écart) | Oui |
Téléchargements
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
Variantes et accessoires
* Remarque concernant les produits présentés
Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
