Systèmes d’ouverture/de verrouillage

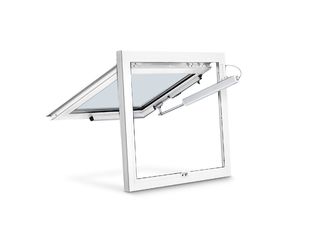

RWA 110 NT Système d'ouverture et de verrouillage pour fenêtres à soufflet, ouvrant à l’italienne et ouvrant à la française vers l'extérieur
- Solution système à vérin motorisé E 250 NT et un kit de fixations avec verrouillage
- Verrouillage mécanique sur le bord de fermeture principal grâce à l’entraînement à vérin
- Grande largeur d'ouverture pour une course de vérin réduite en moins de 60 secondes
- Possibilité de fonctionnement synchronisé avec deux entraînements pour des vantaux de fenêtre larges
- IQ windowdrive - commande intelligente du mécanisme d’entraînement
- Testé comme dispositif d'évacuation naturelle de fumée et de chaleur (NRWG) selon la norme EN 12101-2
Système d'ouverture et de verrouillage pour fenêtres à soufflet, ouvrant à l’italienne et ouvrant à la française vers l'extérieur
Domaines d’application
- Ouverture et verrouillage de fenêtres ouvrant vers l'extérieur
- Ventilation naturelle, installation de désenfumage et d'extraction de la chaleur (RWA), dispositif d'évacuation naturelle de la fumée et de la chaleur (NRWG)
- Utilisation possible aussi bien dans le système d'amenée d'air que dans le système d'évacuation d'air
- Fenêtres à soufflet, à l’italienne et à la française ouvrant vers l’extérieur
- Montage sur les fenêtres en bois, en PVC ou en métal

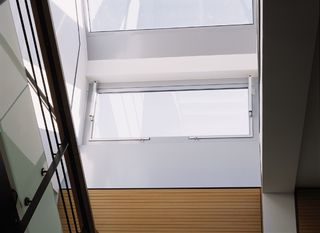

Situations de montage dans des projets de référence et des vidéos
Système dʼouverture et de verrouillage RWA 110 NT dans le manège HWA à Affalterbach
Permet dʼouvrir et de verrouiller les fenêtres s’ouvrant vers lʼextérieur, ventilation naturelle, évacuation de chaleur et de fumée (RWA), dispositif dʼévacuation naturelle de fumée et de chaleur (NRWG) © Martin Jakob / GEZE GmbH
Système dʼouverture et de verrouillage GEZE RWA 110 NT, installé à lʼaéroport de Ferihegy à Budapest
Le système GEZE RWA 100E est proposé dans quatre longueurs de course différentes et est utilisé pour l’évacuation de chaleur et de fumée naturelle, l’évacuation de fumée et la ventilation des fenêtres rectangulaires ouvrant vers lʼintérieur. © GEZE GmbH
Spécifications du produit
| RWA 110 NT | |
| Espace requis (min.) | sur le vantail : min. 33 mm, sur le dormant : min. 45 mm |
| Dimensions admissibles bord de fermeture principal Solo pour dormants en bois et en aluminium | 430 à 1200 mm |
| Dimensions admissibles bord de fermeture principal Solo pour dormants en plastique | 430 à 800 mm |
| Dimensions admissibles bord de fermeture principal Syncro pour dormants en bois et en aluminium | 850 à 2400 mm |
| Dimensions admissibles bord de fermeture principal Syncro pour dormants en plastique | 850 à 1600 mm |
| Hauteurs des vantaux pour Solo et Syncro | 600 à 1600 mm |
| Longueur de course disponible | 150 mm, 200 mm, 300 mm |
| Force de poussée (max.) | 750 N |
| Force de poussée | 750 N |
| Force de traction | 750 N |
| Poids de remplissage (max.) | 30 kg/m² |
| Tension en cours de fonctionnement | 24 V (+30 % jusqu'à -20 %) |
| Tension d'alimentation | 24 V DC |
| Consommation de courant | 1 A |
| Consommation de courant selon le champ d'application | Ventilation (24 V) : 0,9 A, RWA (18 V) : 1,0 A |
| Consommation | 22 W |
| Ondulation résiduelle | 20 % |
| Facteur d'utilisation | 30 % |
| Longueur du câble de connexion | 2 m |
| Section de câble min. | 0.75 mm² |
| Nombre de fils | 4 fils |
| Température de service | -5 - 75 °C |
| Indice de protection | IP65 |
| Classe de protection | III |
| Verrouillage et équerre supplémentaire | Oui |
| Capteur de fin de course sorti | Capteur de déplacement interne |
| Capteur de fin de course rentré | Capteur de déplacement interne |
| Mise hors service pour surcharge | Oui |
| DENFC contrôlé | Oui |
| Compatibilité KNX | Oui |
| Fenêtre à soufflet OUVRANT VERS L’EXTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à la française OUVRANT VERS L’EXTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à battant projetant OUVRANT VERS L’EXTÉRIEUR montage sur l’ouvrant | Oui |
