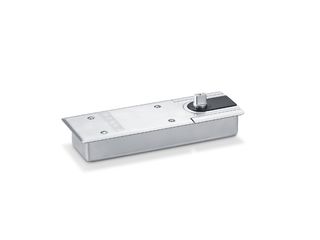

Pivot de sol 1 vantail
TS 500 N EN 3 avec fonction maintien porte ouverte * Pivot de sol pour portes battantes à simple action ou portes à double action à un vantail avec une largeur de vantail jusqu'à 950 mm avec fonction maintien porte ouverte optionnel
- Force de fermeture fixe selon EN 3
- Pour portes ouvrant à droite et à gauche sans besoin de modification
- Maintien porte ouverte mécanique dans le ferme-porte avec plage d’arrêt 85°/90°/105°/120
- La vitesse de fermeture peut être ajustée individuellement
- À-coup final hydraulique, qui accélère la porte juste avant la position fermée
- Amortissement d'ouverture intégré, freine les portes fermées brusquement
- Toutes les fonctions sont réglables par le haut lorsque le système est monté
Domaines d’application
- Portes battantes à simple action et portes à double action, butée à droite et à gauche
- Portes battantes à simple action ou portes à double action avec une largeur de vantail jusqu'à 950 mm et un poids de 100 kg
- Montage au sol caché
Spécifications du produit
| TS 500 N EN 3 avec fonction maintien porte ouverte | |
| Pour portes à simple action et double action | Porte battante à simple action, Porte à double action |
| Type de montage | Sol |
| Angle d'ouverture (max.) | 170 ° |
| Force de fermeture selon EN 1154 | EN 3 |
| Largeur de vantail (max.) | 950 mm |
| Poids du vantail (max.) | 100 kg |
| Sens d'ouverture | gauche / droite |
| Force de fermeture réglable | Non |
| Vitesse de fermeture réglable | Oui |
| Freinage à l‘ouverture intégré | mécanique fixe |
| Position de réglage de la force de fermeture | Haut |
| Fonction maintien porte ouverte | Mécanique |
Téléchargements
Réception de produit
TS 550 NV
ÉTIQUETAGE OBLIGATOIRE:
© GEZE GmbH
Fiche technique
Instructions de montage

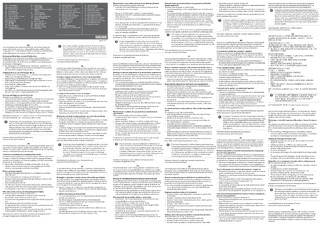

Annexe
Brochure produit
Variantes et accessoires
* Remarque concernant les produits présentés
Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
