Slimdrive SCR CO48 * Système de porte coulissante ronde automatique pour les issues de secours pour réaliser des solutions à 360°
- Fonction d’issue de secours avec modèle d’entraînement redondant
- Solution d’entraînement à courant continu très silencieuse et à faible usure avec seulement 7 cm de hauteur
- Le système se compose de deux motorisations de fenêtres commandées séparément
- 40 % de largeur d'ouverture supplémentaire par rapport aux automatismes de portes coulissantes linéaires
- Nombreuses variantes d’entraînement et options d'équipement possibles
- Connectivité et intégration dans l’automatisation des bâtiments via une norme ouverte (BACnet)
- Détection autonome des défauts et compte-rendu
- Entrées et sorties librement paramétrables pour différentes fonctions
- Accumulateur intégré pour l’ouverture de secours pour les défauts de sécurité comme en cas de panne de courant par exemple
- Les chariots autonettoyants réduisent les efforts de maintenance
- Différents verrouillages mécaniques et électriques sont disponibles en option
Domaines d’application
- Systèmes de portes à deux et quatre vantaux dans les issues de secours
- Portes intérieures et extérieures avec une grande fréquence de passage
- Entrées de bâtiments représentatives avec une grande luminosité
- Des façades avec des constructions à montants/traverses étroites
- Façades en verre aux exigences élevées en matière de design
- Largeurs d’ouverture possibles de 800 à 2500 mm
- Poids de vantail jusqu’à max. 120 kg
- Les systèmes de profilé adaptés sont des systèmes de profilé à encadrement fin avec verre ISO et Mono et les systèmes tout verre (GGS)

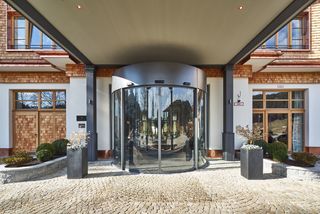

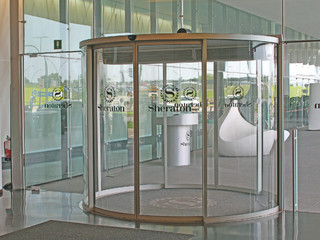

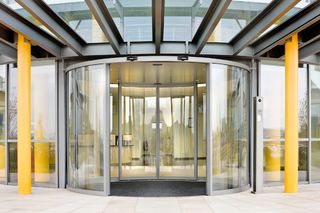

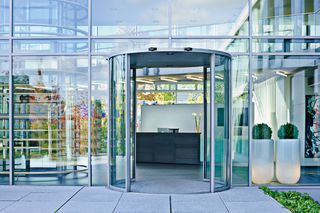

Situations de montage dans des projets de référence et des vidéos
Slimdrive SCR
Pour les entrées de bâtiments représentatives avec une grande luminosité. Dispose d'un moyen intégré accumulateur d'ouverture de secours en cas d'anomalies de sécurité telles qu’une panne de courant par exemple. © Robert Sprang / GEZE GmbH
Spécifications du produit
| Slimdrive SCR CO48 | |
| Pour issues de secours | Oui |
| Accessibilité | Oui |
| Vitesse d'ouverture réglable (ventilation) | Oui |
| Vitesse de fermeture réglable | Oui |
| Largeur d'ouverture, 2 vantaux | 800 mm - 2500 mm |
| Hauteur de passage de l'éclairage | 3000 mm |
| Hauteur de canopée (min.) | 75 mm |
| Poids (max.) - 1 vantail | 120 kg |
| Poids (max.) de vantail - 2 vantaux | 120 kg |
| Rayon (min.) | 1100 mm |
| Rayon (max.) | 2000 mm |
| Modèle de vantaux mobiles | Verre VGS 10 mm, Verres spéciaux sur demande |
| Modèle des pièces latérales | Verre VGS 10 mm, Remplissage de panneau 22 mm, Verres spéciaux sur demande |
| Surface | revêtement en poudre selon RAL, alliage léger anodisé E6/EV1, anodisation colorée selon l'échantillon, Revêtement en acier inoxydable poli, acier inoxydable grain 240, revêtements spéciaux sur demande |
| Conception du toit | revêtement métallique, toit étanche avec évacuation d‘eau, toit en verre |
| Éclairage | selon variante de toit, impossible sur des toits en verre |
| Revêtement de sol | Tapis-brosse, tapis de sol sur mesure |
| Système de rideau d‘air | possibilité d'adaptation à la construction du plafond |
| Raccords de façades extérieurs | Oui |
| Fonctions spéciales sur demande | Oui |
| Commande | Programmateur de fonctions DPS, Programmateur de fonctions TPS, Commande pour la gestion technique de bâtiments |
| Conformité aux normes | DIN 18650, EN 16005 |
