TS 5000 E-ISM

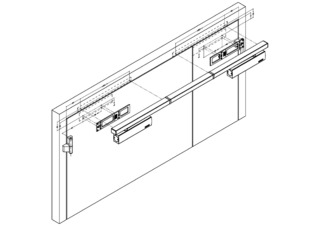

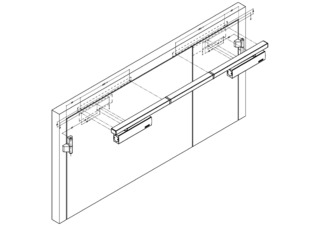

TS 5000 E-ISM/G * Système de ferme-porte en applique avec bras à coulisse pour portes à deux vantaux avec sélecteur de fermeture intégré et unité d'arrêt électrique sur le vantail de service

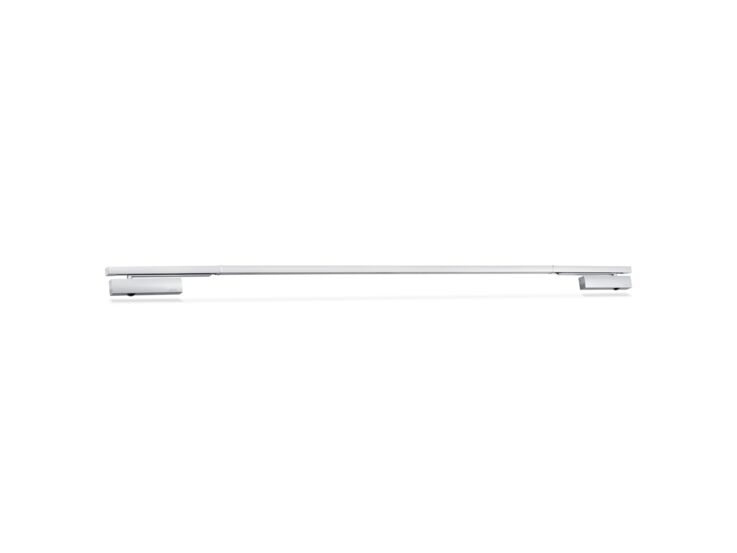

Ferme-portes TS 5000 L-ISM Système de ferme-porte en applique pour portes à deux vantaux avec sélecteur de fermeture mécanique intégré, montage standard sur vantail/côté opposé aux paumelles
  • Système avec deux ferme-portes TS 5000 et bras à coulisse E-ISM/G avec fonction maintien porte ouverte sur le vantail de service
  • Force de fermeture à réglage variable en continu EN2-6
  • Tension de service 24 V DC
  • Pour portes ouvrant à droite et à gauche sans besoin de modification
  • Unité d’arrêt électrique dans le bras à coulisse du vantail de service, plage d'arrêt de 80° à 130°
  • Le vantail semi-fixe peut être maintenu ouvert au moyen d'une ventouse électromagnétique
Afficher plus
  • Le sélecteur de fermeture maintient le vantail de service en position d’attente jusqu’à ce que le vantail semi-fixe soit fermé
  • À-coup final hydraulique, qui accélère la porte juste avant la position fermée
  • La vitesse de fermeture peut être ajustée individuellement
  • Amortissement d'ouverture intégré, freine les portes fermées brusquement
  • Affichage visuel de la force de fermeture pour contrôler facilement le réglage
  • Toutes les fonctions sont réglables par l'avant
Contactez-nous

Système de ferme-porte en applique avec bras à coulisse pour portes à deux vantaux avec sélecteur de fermeture intégré et unité d'arrêt électrique sur le vantail de service

Domaines d’application

  • Portes coupe-feu et pare-flammes
  • Portes battantes à simple action à deux vantaux à droite et à gauche
  • Division de porte symétrique et asymétrique possible
  • Portes battantes à simple action 2800 mm d'entraxe des paumelles et 1400 mm de largeur de vantail
  • Entraxe des paumelles minimum de 1300 mm, largeur minimale du vantail semi-fixe 400 mm
  • Montage sur ouvrant de porte côté paumelles
  • Unités d'arrêt à arrêt intégré sur le vantail semi-fixe

Spécifications du produit

TS 5000 E-ISM/G
Accessibilité selon DIN 18040 jusqu'à une largeur de vantail (max.) en mm 1400 mm
Largeur de vantail (max.) 1400 mm
Type de montage Montage sur ouvrant de porte côté paumelles
Angle d'ouverture (max.) 180 °
Tension d’entrée 24 V CC
Entraxe minimal des paumelles 1300 mm
Largeur minimale du vantail semi-fixe 400 mm
Homologation pour portes coupe-feu Oui
Force de fermeture réglable Oui, à plage continue
Vitesse de fermeture réglable Oui
À-coup final réglable Oui, par valve
Freinage à l‘ouverture intégré Oui, réglage hydraulique possible
Position de réglage de la force de fermeture Avant
Lecteur optique de la force de fermeture Oui
Arrêt Électrique
Arrêt sur le vantail de service / vantail semi-fixe Oui / Non
Plage de réglage de l’arrêt 80 ° - 130 °
Détecteur de fumée intégré Non
Sélecteur de fermeture intégré Oui
