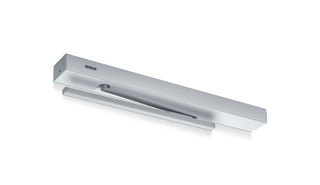

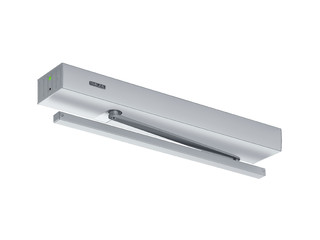

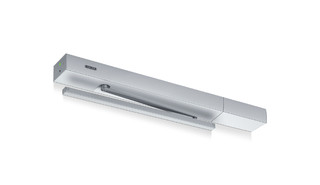

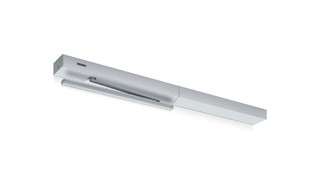

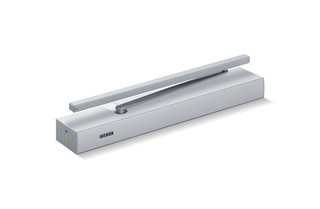

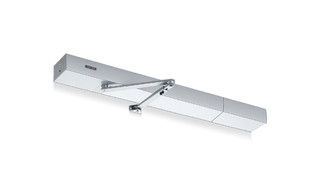

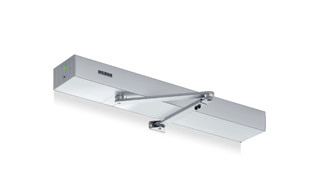

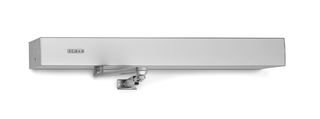

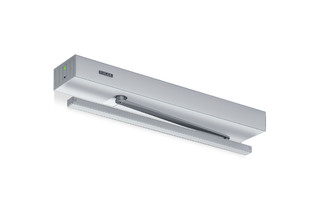

Powerturn * Automatisme de portes battantes électromagnétique pour les portes à un vantail jusqu'à 600 kg
- Fonction Smart swinf pour l’ouverture manuelle facile de la porte
- Force de fermeture à réglage variable de EN4-7
- La vitesse d'ouverture et de fermeture peut être adaptée individuellement
- À-coup final mécanique en mode hors tension et à-coup final électrique de l’unité automatique en mode réglage, qui accélère brièvement la porte avant la position de fermeture
- La fonction Low-Energy ouvre et ferme la porte avec une vitesse de déplacement réduite et remplit ainsi les exigences de sécurité les plus élevées
- Fonction servo pour l’assistance motorisée lors de l'ouverture manuelle de la porte
- La fonction coupe-vent régule l’ouverture et la fermeture de deux portes consécutives (sas)
- La détection des obstacles détecte un obstacle par contact et interrompt le processus d’ouverture ou de fermeture
- L’inversion automatique détecte un obstacle et revient dans la position d'ouverture
- La fonction Push & Go déclenche le système d’entraînement automatique en cas de légère pression manuelle sur le vantail.

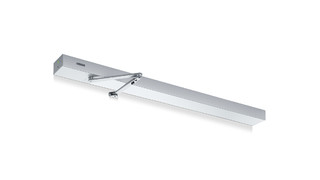

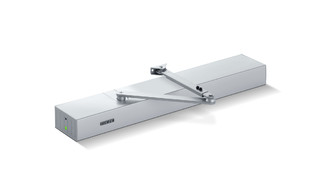

- L’entraînement peut être utilisé avec un bras à coulisse ou un bras à compas
- Platine radio en option pour la commande sans câble via émetteur radio
Automatisme de portes battantes électromagnétique pour les portes à un vantail jusqu'à 600 kg
Domaines d’application
- Portes battantes à simple action à droite et à gauche
- Portes battantes à simple action jusqu’à une largeur de vantail de 1 600 mm ou un poids de 600 kg
- Largeur minimum du vantail 800 mm
- Portes intérieures et extérieures avec une grande fréquence de passage
- Montage sur ouvrant et montage sur dormant

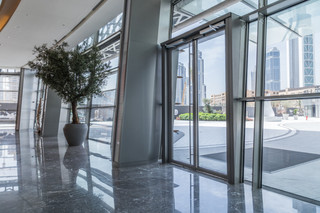

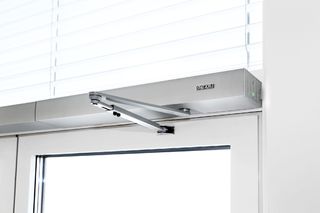

Situations de montage dans des projets de référence et des vidéos
Spécifications du produit
Powerturn | |
Hauteur | 70 mm |
Largeur | 720 mm |
Profondeur | 130 mm |
Poids (max.) - 1 vantail | 600 kg |
Dimensions paumelle (min.-max.) bras à compas à 2 vantaux | 1600 mm - 3200 mm |
Dimensions paumelle (min.-max.) bras à coulisse (galet) à 2 vantaux | 1600 mm - 3200 mm |
Largeur de vantail (min. - max.) | 800 mm - 1600 mm |
Profondeur (max.) | 560 mm |
Type d’entraînement | électromécanique |
Angle d'ouverture (max.) | 136 ° |
Prétension du ressort | EN4 - EN7 |
Variante Z (tirant) | Non |
Variante Z (poussant) | Non |
DIN gauche | Oui |
DIN droite | Oui |
Montage intégré dans le vantail | Non |
Montage intégré dans le cadre | Non |
Montage sur dormant côté opposé aux paumelles, avec bras à compas | Oui |
Montage sur dormant côté opposé aux paumelles avec bras à coulisse | Oui |
Montage sur dormant côté opposé aux paumelles, avec bras à coulisse | Non |
Montage sur dormant côté paumelles, avec bras à coulisse | Non |
Montage sur le dormant côté paumelles avec bras à coulisse (galet) | Oui |
Montage sur dormant côté opposé aux paumelles, avec bras à coulisse pour portes tout verre | Non |
Montage sur dormant côté paumelles avec bras à coulisse sur des portes tout verre | Non |
Montage sur ouvrant côté opposé aux paumelles, avec bras à coulisse | Non |
Montage sur ouvrant côté opposé aux paumelles avec bras à coulisse | Oui |
Montage sur ouvrant côté paumelles, avec bras à coulisse | Non |
Montage sur ouvrant côté paumelles avec bras à coulisse | Oui |
Montage sur ouvrant côté paumelles, avec bras à compas | Oui |
À-coup final mécanique | Oui |
À-coup final électrique | Oui |
Sélecteur de fermeture électrique | Oui |
Sélecteur de fermeture mécanique | Oui |
Déconnexion du réseau | Interrupteur principal à l'intérieur de l'entraînement |
Retard à l'impulsion (max.) | 10 s |
Tension d'alimentation | 230 V |
Fréquence d'alimentation | 50 Hz |
Puissance consommée | 200 W |
Courant maximal consommé pour commandes externes (24 V DC) | 1200 mA |
Plage de température | -15 °C - 50 °C |
Indice de protection | IP30 |
Mode de fonctionnement | Automatique, Nuit, Ouverture permanente, Sens unique, Fermer |
Type de fonctionnement | entièrement automatique |
Fonction automatique | Oui |
Fonction | Oui |
Smart swing | Oui |
Fonction Servo | Oui |
Fonction Smart Swing | Oui |
Fonction Servo | Non |
Commande par clé | Oui |
Fonction Invers (ouverture par la force du ressort) | Oui |
Résistance au vent | Oui |
Détection des obstacles | réglable |
Commande | GEZEconnects (PC + Bluetooth), Terminal de service ST 220, Programmateur de fonctions DPS |
Push & Go | GEZEconnects (PC + Bluetooth), Terminal de service ST 220, Programmateur de fonctions DPS |
CAN-Bus | en option |
Paramétrage | DIN 18650, EN 16005 |
Interface CAN | Non |
Normes | Non |
Adapté aux portes coupe-feu et pare-flammes | Non |
