Slimdrive SC Système de porte coulissante ronde automatique pour réaliser des solutions semi-circulaires et des installations coupe-vent
- Entraînement à courant continu très silencieuse et inusable avec seulement 7 cm de hauteur
- 40 % de largeur d'ouverture supplémentaire par rapport aux automatismes de portes coulissantes linéaires
- Nombreuses variantes d’entraînement possibles, par ex. pour une entrée double, une porte en angle, un arc de cercle, un demi-cercle
- Connectivité et intégration dans l’automatisation des bâtiments via une norme ouverte (BACnet)
- Détection autonome des défauts et compte-rendu
- Entrées et sorties librement paramétrables pour différentes fonctions
- Accumulateur intégré pour l’ouverture de secours pour les défauts de sécurité comme en cas de panne de courant par exemple
- Les chariots autonettoyants réduisent les efforts de maintenance
- Différents verrouillages mécaniques et électriques sont disponibles en option
Domaines d’application
- Systèmes de portes à un et deux vantaux
- Portes intérieures et extérieures avec une grande fréquence de passage
- Entrées de bâtiments représentatives avec une grande luminosité
- Des façades avec des constructions à montants/traverses étroites
- Façades en verre aux exigences élevées en matière de design
- Systèmes coupe-vent, en combinaison avec des portes coulissantes linéaires
- Largeurs d’ouverture possibles de 800 à 3000 mm
- Poids de vantail jusqu’à max. 120 kg
- Les systèmes de profilé adaptés sont des systèmes de profilé à encadrement fin avec verre ISO et Mono et les systèmes tout verre (GGS)
Situations de montage dans des projets de référence et des vidéos
Slimdrive SC
Systèmes de portes à un et deux vantaux. Portes intérieures et extérieures avec une grande fréquence de passage. Entrées de bâtiments représentatives avec une grande luminosité. Des façades avec des constructions à montants/traverses étroites. Façades en verre aux exigences élevées en matière de design. Systèmes coupe-vent, en combinaison avec des portes coulissantes linéaires.
Système automatique de porte cintrée ronde Slimdrive SC
Le système automatique de portes cintrées rondes Slimdrive SC combine un design moderne avec une accessibilité et un confort dʼutilisation optimaux, Beaufort House, Londres, Royaume-Uni. © Michael Molloy / GEZE GmbH
Système de porte coulissante circulaire automatique Slimdrive SC avec GGS

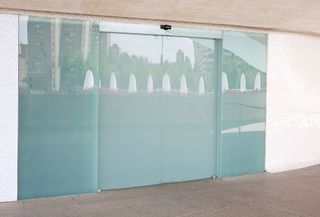

Système automatique de portes automatiques cintrées et rondes Slimdrive SC avec système tout verre (GGS), installé dans le Palacio de las Artes Reina Sofia, Valence. © Pau Esculies / GEZE GmbH
Système automatique de porte cintrée ronde Slimdrive SC

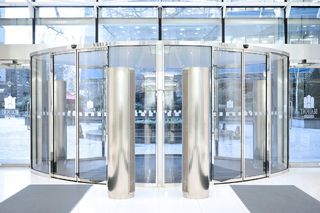

Système automatique de portes automatiques cintrées et rondes Slimdrive SC, installé dans lʼaéroport international de Bruxelles, Belgian Sky Shop Brussels © Erwin Kamphuis / GEZE GmbH
Système automatique de porte cintrée ronde Slimdrive SC

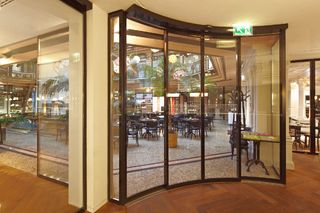

Système automatique de porte coulissante circulaire Slimdrive SC, installé dans le Café Luitpold à Munich © Robert Sprang / GEZE GmbH
Système automatique de porte cintrée ronde Slimdrive SC

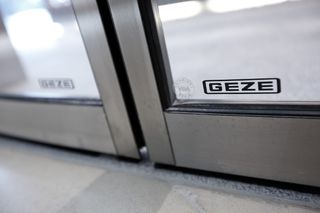

Système automatique de portes automatiques cintrées et rondes Slimdrive SC, installé dans lʼaéroport international de Bruxelles, Belgian Sky Shop Brussels, gros plan. © Erwin Kamphuis / GEZE GmbH
Système automatique de porte cintrée ronde Slimdrive SC

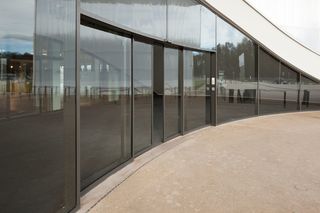

Système automatique de porte coulissante circulaire Slimdrive SC, installé dans le Dorniermuseum Friedrichshafen © Dirk Wilhelmy / GEZE GmbH
Rigshospitalet Danemark
Une porte coulissante incurvée en verre avec automatisme de portes SC Slimdrive est intégrée dans la façade en verre intelligente devant la porte tournante de l'entrée pour patients. © GEZE GmbH
Système automatique de portes automatiques cintrées et rondes Slimdrive SC
Système automatique de portes automatiques cintrées et rondes Slimdrive SC, installé dans lʼaéroport international de Bruxelles, Belgian Sky Shop Brussels, gros plan. © Erwin Kamphuis / GEZE GmbH
Système automatique de portes automatiques cintrées et rondes Slimdrive SC
Système automatique de portes automatiques cintrées et rondes Slimdrive SC ou à coulisses, installé au Dornier Museum de Friedrichshafen © Dirk Wilhelmy / GEZE GmbH
Système automatique de portes automatiques cintrées et rondes Slimdrive SC

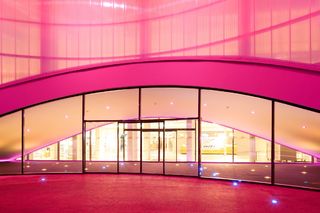

Système automatique de portes automatiques cintrées et rondes Slimdrive SC, installé dans la fonction ouvrant vers lʼextérieur et European Integration, Zagreb, Croatie 5 © Robert Les / GEZE GmbH
Spécifications du produit
| Slimdrive SC | |
| Accessibilité | Oui |
| Vitesse d'ouverture réglable (ventilation) | Oui |
| Vitesse de fermeture réglable | Oui |
| Largeur d'ouverture, 2 vantaux | 800 mm - 3000 mm |
| Hauteur de passage de l'éclairage | 3000 mm |
| Hauteur de canopée (min.) | 75 mm |
| Poids (max.) - 1 vantail | 120 kg |
| Poids (max.) de vantail - 2 vantaux | 120 kg |
| Rayon (min.) | 1000 mm |
| Modèle de vantaux mobiles | Verre VGS 10 mm, Verres spéciaux sur demande |
| Modèle des pièces latérales | Verre VGS 10 mm, Remplissage de panneau 22 mm, Verres spéciaux sur demande |
| Surface | revêtement en poudre selon RAL, alliage léger anodisé E6/EV1, anodisation colorée selon l'échantillon, Revêtement en acier inoxydable poli, acier inoxydable grain 240, revêtements spéciaux sur demande |
| Conception du toit | revêtement métallique, toit étanche avec évacuation d‘eau, toit en verre |
| Éclairage | selon variante de toit, impossible sur des toits en verre, selon le souhait du client |
| Revêtement de sol | Tapis-brosse, tapis de sol sur mesure |
| Système de rideau d‘air | possibilité d'adaptation à la construction du plafond |
| Raccords de façades extérieurs | Oui |
| Fonctions spéciales sur demande | Oui |
| Commande | Programmateur de fonctions DPS, Programmateur de fonctions TPS, Commande pour la gestion technique de bâtiments, PC, Commande, Centrale |
| Conformité aux normes | DIN 18650, EN 16005 |
