GC 342 Scanner laser pour la sécurisation des portes et fenêtres automatiques avec cache d'objet et cache mural intégrés
- Sensor de sécurité compact et peu encombrant
- Le champ de détection fin sécurise des largeurs de vantaux jusqu'à 1600 mm
- Cache objet et cache mural intégré à proximité de l’ouverture maximale de la porte
- Le champ de sécurisation sur le bord de fermeture principal est étendu automatiquement selon l’angle de la porte
- Programmation automatique du système par pression sur un bouton
- Écarte les dangers occasionnés par les bords (écrasement et cisaillement) des fenêtres automatiques
Scanner laser pour la sécurisation des portes et fenêtres automatiques avec cache d'objet et cache mural intégrés
Domaines d’application
- Sécurisation des portes battantes et des portes tournantes automatiques
- Portes intérieures et portes extérieures
- Utilisation sur les portes larges jusqu’à 1600 mm de largeur de vantail
- Conditions au sol difficiles, par ex. sols réfléchissants, tapis, rails métalliques
- Utilisation sur les portes avec une push bar verticale continue
- Sécurisation des bords de fermeture principaux et secondaires des fenêtres automatiques
Situations de montage dans des projets de référence et des vidéos

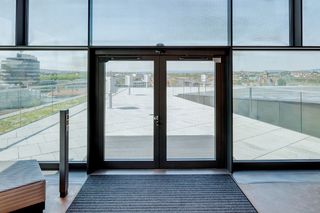

GEZE Powerturn F/R avec scanner laser GC3 42
Le plus grand centre de science en Allemagne, lʼexperimenta à Heilbronn. Doté dʼune technologie GEZE innovante, elle offre à ses visiteurs un monde unique de connaissances et dʼexpériences. © Jürgen Pollak / GEZE GmbH

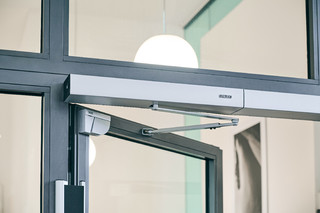

Slimdrive EMD avec scanner laser GC 342 et centrale de porte TZ 320
Le plus grand centre de science en Allemagne, lʼexperimenta à Heilbronn. Doté dʼune technologie GEZE innovante, elle offre à ses visiteurs un monde unique de connaissances et dʼexpériences. © Jürgen Pollak / GEZE GmbH
GEZE Slimdrive EMD IS avec scanner laser GC 342
Le plus grand centre de science en Allemagne, lʼexperimenta à Heilbronn. Doté dʼune technologie GEZE innovante, elle offre à ses visiteurs un monde unique de connaissances et dʼexpériences. © Jürgen Pollak / GEZE GmbH
GEZE Powerturn F/R avec scanner laser GC 342
Le plus grand centre de science en Allemagne, lʼexperimenta à Heilbronn. Doté dʼune technologie GEZE innovante, elle offre à ses visiteurs un monde unique de connaissances et dʼexpériences. © Jürgen Pollak / GEZE GmbH

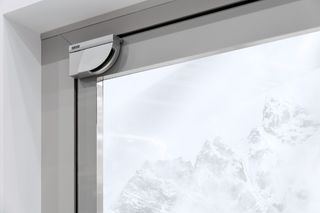

GC 342 Scanner laser
Fiabilité et sécurité absolues et une ligne de conception claire et moderne. © GEZE GmbH
Spécifications du produit
| GC 342 | |
| Dimensions | 143 x 86 x 40 mm |
| Technologie | Scanner laser, mesure du temps de propagation de la lumière |
| Nombre de détecteurs infrarouge actifs | 1 |
| Tension d'alimentation | 12-24 V DC ± 15 % |
| Sortie | 2 contacts relais sans potentiel |
| Indice de protection | IP54 |
| Longueur du câble de connexion | 2500 mm |
| Hauteur de montage (min.) | 1500 mm |
| Hauteur de montage (max.) | 3870 mm |
| Temps de réaction | Protection vantail : < 50 ms / zone de protection des doigts : < 90 ms |
| Température de service | -30 - 60 °C |
| Humidité de l'air | 0-95 % relative, sans condensation |
| Conformité aux normes | DIN 18650, EN 16005 |
