TS 5000 ISM

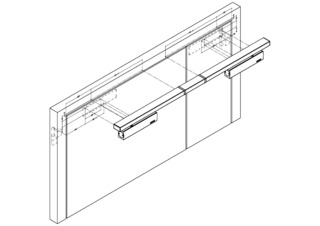

TS 5000 L-ISM Système de ferme-porte en applique avec bras à coulisse côté opposé aux paumelles pour portes à deux vantaux jusqu’à 2800 mm d’entraxe des paumelles avec sélecteur de fermeture intégré
- Système de deux ferme-portes TS 5000 L et bras à coulisse ISM pour côté opposé aux paumelles
- Force de fermeture à réglage variable en continu EN2-6
- Pour portes ouvrant à droite et à gauche sans besoin de modification
- Le sélecteur de fermeture maintient le vantail de service en position d’attente jusqu’à ce que le vantail semi-fixe soit fermé
- À-coup final hydraulique, qui accélère la porte juste avant la position fermée
- La vitesse de fermeture peut être ajustée individuellement
- Amortissement d'ouverture intégré, freine les portes fermées brusquement
- Affichage visuel de la force de fermeture pour contrôler facilement le réglage
- Toutes les fonctions sont réglables par l'avant
Système de ferme-porte en applique avec bras à coulisse côté opposé aux paumelles pour portes à deux vantaux jusqu’à 2800 mm d’entraxe des paumelles avec sélecteur de fermeture intégré
Domaines d’application
- Portes coupe-feu et pare-flammes
- Portes battantes à simple action à deux vantaux
- Division de porte symétrique et asymétrique possible
- Portes battantes à simple action 2800 mm d'entraxe des paumelles et 1400 mm de largeur de vantail
- Entraxe des paumelles minimum de 1360 mm, largeur minimale du vantail semi-fixe 380 mm
- Fonction antipanique disponible sur le vantail de service
- Montage sur ouvrant côté opposé aux paumelles
Situations de montage dans des projets de référence et des vidéos
Spécifications du produit
TS 5000 L-ISM | |
Accessibilité selon DIN 18040 jusqu'à une largeur de vantail (max.) en mm | 1100 mm |
Largeur de vantail (max.) | 1400 mm |
Type de montage | Montage sur ouvrant côté opposé aux paumelles |
Angle d'ouverture (max.) | 130 ° |
Entraxe minimal des paumelles | 1360 mm |
Largeur minimale du vantail semi-fixe | 380 mm |
Homologation pour portes coupe-feu | Oui |
Force de fermeture réglable | Oui, à plage continue |
Vitesse de fermeture réglable | Oui |
À-coup final réglable | Oui, par valve |
Freinage à l‘ouverture intégré | Oui, réglage hydraulique possible |
Position de réglage de la force de fermeture | Avant |
Lecteur optique de la force de fermeture | Oui |
Fonction maintien porte ouverte | en option |
Sélecteur de fermeture intégré | Oui |
