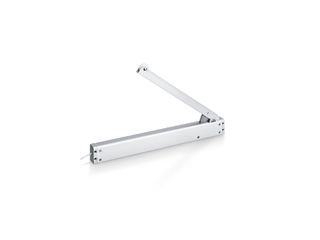

RWA K 600 T * Entraînement à levier rabattable pour les systèmes d’amenée d'air pour un montage sur les portes
- Ouverture de porte à 90° en moins de 60 secondes
- Entraînement puissant avec un couple élevé
- Câble de raccordement avec un connecteur facile à remplacer
- Contact de signalisation intégré pour la commande de gâche électrique ou les retours
- La porte reste librement accessible grâce à l’actionnement libre du levier via un rouleau à pression
Domaines d’application
- Utilisation dans les systèmes d’amenée d’air pour lesquels un grand angle d’ouverture est nécessaire
- Portes d’aération RWA à un et deux vantaux
- Montage côté paumelles ou côté opposé aux paumelles
Situations de montage dans des projets de référence et des vidéos

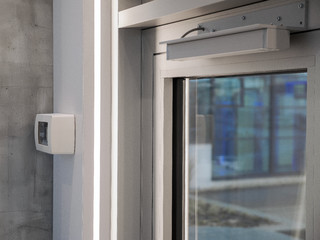

Bras motorisé rétractable GEZE K 600 F + verrouillage motorisé
© Lorenz Frey / GEZE GmbH

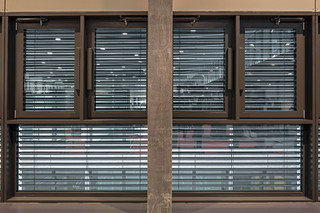

K 600 motorisation à bras rétractable
Équipé de la motorisation à bras rétractable K 600 pour lʼapprovisionnement en air frais en cas dʼincendie. © Robert Sprang / GEZE GmbH

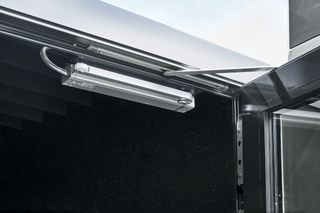

K 600 motorisation à bras rétractable
Équipé de la motorisation à bras rétractable K 600 pour lʼapprovisionnement en air frais en cas dʼincendie. © Robert Sprang / GEZE GmbH

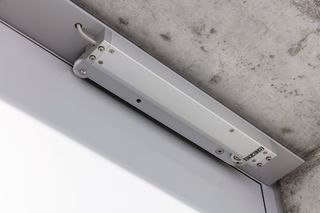

RWA K 600 T
Motorisation à bras rétractable pour les systèmes d’amenée dʼair pour un montage sur les portes © Lorenz Frey / GEZE GmbH

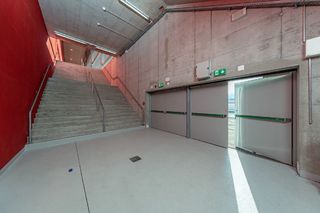

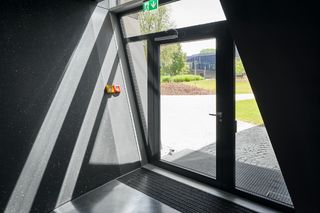

Sortie de secours Tissot Arena Biel avec RWA K 600
Escalier et sortie de secours de Tissot Arena Bienne, avec motorisation à bras rétractable RWA K 600 sur une porte à deux vantaux avec sélecteur de fermeture. © Lorenz Frey / GEZE GmbH
Motorisation à bras rétractable RWA K 600 sortie de secours
Motorisation à bras rétractable RWA K 600 dans une sortie de secours pour issue de secours, deux vantaux avec sélecteur de fermeture. Utilisation dans le Tissot Arena Biel. © Lorenz Frey / GEZE GmbH
Spécifications du produit
| RWA K 600 T | |
| Dimensions | 421 x 40 x 56 mm |
| Matériau du boîtier | Aluminium |
| Force de poussée | 600 N |
| Tension d'alimentation | 24 V DC |
| Consommation de courant | 1.4 A |
| Ondulation résiduelle | 20 % |
| Facteur d'utilisation | 30 % |
| Longueur du câble de connexion | 5 m |
| Longueur spéciale du câble de raccordement | 10 m |
| Section de câble min. | 0.5 mm² |
| Nombre de fils | 5 fils |
| Température de service | -5 - 75 °C |
| Indice de protection | IP32 |
| Classe de protection | III |
| Fonction de synchronisation | Oui |
| Vitesse d'ouverture réglable (ventilation) | Oui |
| Verrouillage supplémentaire optionnel | Oui |
| Type de verrouillage supplémentaire | Entraînement de verrouillage |
| Capteur de fin de course sorti | Capteur de déplacement interne |
| Capteur de fin de course rentré | Capteur de déplacement interne |
| Mise hors service pour surcharge | Oui |
| Nombre synchronisation des automatismes de portes | 2 |
