TSA 325 NT manuel * Système de porte tournante manuel pour portes à trois ou quatre vantaux
- Pour tourner les vantaux, il suffit d'appuyer légèrement avec la main.
- Moins cher que l'entraînement de porte automatique, car les dispositifs de sécurité selon la norme EN 16005 ne sont pas nécessaires
- Fermeture précise des vantaux de porte avec les parois latérales
- Grande efficacité en matière d’isolation contre les courants d'air, les intempéries et le bruit
- Le limiteur de la fréquence de rotation optionnel régule la vitesse de marche lorsque la vitesse de rotation maximale est atteinte
- Un système de repositionnement automatique optionnel ramène la porte à sa position initiale après le passage
Domaines d’application
- Systèmes de portes à trous et quatre vantaux
- Portes intérieures et extérieures avec une faible fréquence de passage
- Entrées de bâtiments représentatives avec une grande luminosité
- Des façades avec des constructions à montants/traverses étroites
- Façades en verre aux exigences élevées en matière de design
- Diamètre intérieur possible de 1 800 à 3 600 mm
- Les systèmes de profilé adaptés sont des systèmes de profilé à encadrement fin avec verre ISO et Mono, système tout verre (GGS) et les systèmes tout verre (IGG) intégrés

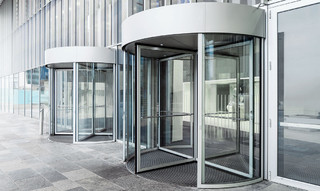

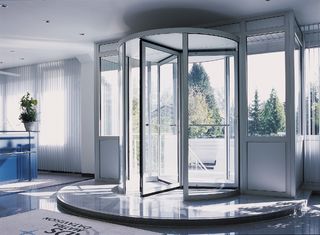

Situations de montage dans des projets de référence et des vidéos
Porte tournante semi-automatisé GEZE TSA 325 dans la centrale ÖAMTC à Vienne
Lʼentrée principale et secondaire est une porte tournante semi-automatique GEZE 325. Portes issue de secours et portes coupe-divers ferme-portes GEZE TS 5000 ISM (E-ISM, EFS). RWA dans l’atelier RWA 110 Tandem. © Sigrid Rauchdobler / GEZE GmbH
TSA 325 NT avec Slimdrive EMD-F
Porte tournante manuelle et automatisme de portes battantes automatique Slimdrive EMD-F est installé au The Nadler Hotel à Soho, Londres © Michael Molloy / GEZE GmbH
Spécifications du produit
| TSA 325 NT manuel | |
| Fonctionnement manuel | Oui |
| Avec un limiteur de fréquence de rotation (en option) | Oui |
| Avec un dispositif de positionnement (en option) | Oui |
| Fonction Servo | Oui |
| Diamètre intérieur (min.) | 1800 mm |
| Diamètre intérieur (max.) | 3600 mm |
| Pour les systèmes à 3 vantaux | Oui |
| Pour portes à 4 vantaux | Oui |
| Hauteur de passage de l'éclairage | 3000 mm |
| Hauteur de canopée (min.) | 75 mm |
| Modèle des pièces latérales | Verre VGS 10 mm, Remplissage de panneau 22 mm, Panneau lisse 34 mm, Verres spéciaux sur demande |
| Conception du toit | toit anti-poussière avec revêtement bois, revêtement métallique, toit étanche avec évacuation d‘eau |
| Éclairage | selon variante de toit |
| Revêtement de sol | Tapis-brosse, tapis de sol sur mesure |
| Système de rideau d‘air | Rideau d'air électrique, Rideau d'air à eau chaude, possibilité d'adaptation à la construction du plafond |
| Mode Fermeture de nuit | Intérieur, Extérieur |
| Type Fermeture de nuit | Manuel |
| Matériau Fermeture de nuit | Verre VGS 10 mm, Verre ISO 22 mm, Remplissage de panneau 22 mm, Verres spéciaux sur demande |
| Verrouillage | Manuel, Tringle, électromécanique |
| Poignée de porte horizontale ou verticale | Oui |
| Couronne basse | Oui |
| Entraînement encastré dans le sol | Oui |
| Bouton d’accès pour personnes à mobilité réduite | Oui |
| Conformité aux normes | DIN 18650, EN 16005 |
Téléchargements
LABELLING OBLIGATION: © Keith Hunter / GEZE GmbH
LABELLING OBLIGATION: © Martin Jakob / GEZE GmbH
* Remarque concernant les produits présentés
Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
