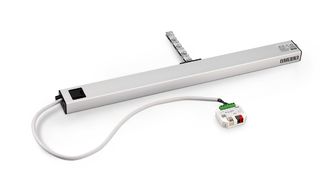

Slimchain * Entraînement à chaîne au design attrayant avec de nombreuses options d’applications en version 24 V

  • L’esthétique fine et discrète s'intègre de façon optimale dans le design de la façade
  • Course d'entraînement à réglage progressif et vitesses individuelles pour le mode de ventilation et RWA
  • Disponible en version spéciale - course, longueur de câble, couleur et alignement configurables vers la DIN gauche/droite
  • Le module de synchronisation intégré peut exploiter au maximum quatre entraînements sans appareil de commande externe
  • Interrupteur DIP pour le changement de mode de fonctionnement (solo et syncro, Master, Slave)
  • Montage simple et rapide avec le système de montage Smart fix de GEZE
Afficher plus
  • IQ windowdrive - commande d’entraînement intelligente
  • Vérifié dans un NRWG selon EN 12101-2
Contactez-nous

Entraînement à chaîne au design attrayant avec de nombreuses options d’applications en version 24 V

Domaines d’application

  • RWA et ventilation naturelle (24 V) au niveau de la façade
  • Utilisation possible dans le système d'amenée d'air que dans le système d'évacuation d'air
  • Fenêtres à soufflet, à l’italienne et à la française ouvrant vers l’intérieur et vers l’extérieur
  • Fenêtre à l’italienne et fenêtre coulissante
  • Montage sur les fenêtres en bois, en PVC ou en métal
  • Montage sur le battant, sur le dormant ou intégré
  • Solution système en liaison avec l'entraînement de verrouillage Power lock

Spécifications du produit

Slimchain
Dimensions 44 x 25 x 44 mm
Espace requis sur le dormant (min.) Montage sur dormant, vers l'intérieur : 40 mm, montage sur vantail vers l'intérieur : 16/21 mm, montage sur dormant vers l'extérieur : 31 mm
Espace requis sur le vantail (min.) Montage sur dormant, vers l'intérieur : 40 mm, montage sur vantail vers l'intérieur : 34/29 mm, montage sur dormant vers l'extérieur : 19 mm
Longueurs de course possibles 300 mm, 500 mm, 800 mm
Vitesse d'ouverture RWA 15 mm/s
Vitesse d'ouverture ventilation 5 mm/s
Vitesse de fermeture 5 mm/s
Force de traction (max.) 300 N
Force de poussée (max.) 100 N (en fonction de la course), voir le diagramme force
Force de maintien en position fermée (max.) 2000 N
Poids du vantail (max.) 200 kg*
Plage de renversement 0 - 23 mm (en fonction de l’application et du kit de console)
Tension d'alimentation 24 V, ± 25 %
Consommation de courant 1.1 A
Consommation de courant Ventilation (24 V) : 0,9 A; RWA (18 V) : 1,1 A
Consommation 22 W
Facteur d'utilisation 30 %
Longueur spéciale du câble de raccordement 5 m, 7.5 m
Dimensions du câble 4 Adern 0.75 mm²
Plage de température -5 °C - 70 °C
Type de protection / classe de protection IP40 / III
Fonction Syncro Oui
Vitesse d'ouverture réglable (ventilation) Oui
Verrouillage supplémentaire optionnel Oui
Type de verrouillage supplémentaire Entraînement de verrouillage
Type de raccourcissement de course Appareil de réglage, Réglage d'usine
Capteur de fin de course sorti électronique, par capteur de déplacement interne
Capteur de fin de course rentré électronique par consommation de courant
Mise hors service pour surcharge Oui
Ouverture complète en l'espace de 60 s oui, y compris entraînement de verrouillage
DENFC contrôlé Oui
Informations complémentaires sur le système d'évacuation de chaleur et de fumée oui, y compris entraînement de verrouillage
Synchronisation (max.) 4 mécanismes d'entraînement
Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur dormant Oui
Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant Oui
Fenêtre à soufflet OUVRANT VERS L’EXTÉRIEUR montage sur dormant Oui
Fenêtre à soufflet OUVRANT VERS L’EXTÉRIEUR montage sur l’ouvrant Non
Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur dormant Oui
Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant Oui
Fenêtre à la française OUVRANT VERS L’EXTÉRIEUR montage sur dormant Oui
Fenêtre à la française OUVRANT VERS L’EXTÉRIEUR montage sur l’ouvrant Non
Fenêtre à battant projetant OUVRANT VERS L’INTÉRIEUR montage sur dormant Oui
Fenêtre à battant projetant OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant Non
Fenêtre à battant projetant OUVRANT VERS L’EXTÉRIEUR montage sur dormant Oui
Fenêtre à battant projetant OUVRANT VERS L’EXTÉRIEUR montage sur l’ouvrant Non
Fenêtre de toit OUVRANT VERS L’EXTÉRIEUR Non
Fenêtre à l'italienne OUVRANT VERS L’EXTÉRIEUR montage sur dormant Oui
Fenêtre à ouverture parallèle OUVRANT VERS L’EXTÉRIEUR montage sur dormant Oui
