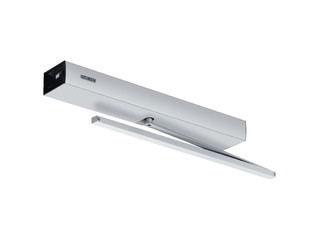

Slimdrive EMD
Système d'automatisme de porte battante Slimdrive EMD Invers à 1 vantail. * Système électromécanique de porte battante pour les systèmes d'ouverture d’amenée d'air avec système de désenfumage à un vantail
- La vitesse d'ouverture et de fermeture peut être adaptée individuellement
- À-coup final électrique, qui accélère la porte juste avant la position de fermeture
- Le sélecteur de fermeture électrique maintient le vantail de service en position d’attente jusqu’à ce que le vantail semi-fixe soit fermé
- La fonction d'inversion ouvre la porte par la force du ressort et la ferme de façon motorisée
- La fonction coupe-vent régule l’ouverture et la fermeture de deux portes consécutives (sas)
- La détection des obstacles détecte un obstacle par contact et interrompt le processus d’ouverture ou de fermeture
- L’inversion automatique détecte un obstacle et revient dans la position d'ouverture
- La fonction Push & Go déclenche le mécanisme d’entraînement automatique en cas de légère pression manuelle sur le vantail.
- L’entraînement peut être utilisé avec un bras avec profil en C ou un bras à compas
Domaines d’application
- Portes dans les issues de secours
- Portes à simple action à droite et à gauche à un et deux vantaux
- Portes battantes à simple action jusqu’à 2 800 mm d’entraxe des paumelles, largeur de vantail de 1 400 mm ou poids de 230 kg
- Systèmes d'amenée d'air RWA
- Portes intérieures et extérieures avec une grande fréquence de passage
- Montage sur ouvrant et montage sur dormant
variantes de configuration
- Slimdrive EMD Invers
Spécifications du produit
| Système d'automatisme de porte battante Slimdrive EMD Invers à 1 vantail. | |
| Hauteur | 70 mm |
| Profondeur | 121 mm |
| Poids (max.) - 1 vantail | 230 kg |
| Distance entraxe-paumelles (min. - max.) 2 vantaux | 1500 mm - 2800 mm |
| Largeur de vantail (min. - max.) | 750 mm - 1400 mm |
| Profondeur (max.) | 400 mm |
| Prolongement d'axe (max.) | 30 mm |
| Type d’entraînement | électromécanique |
| Angle d'ouverture (max.) | 130 ° |
| DIN gauche | Oui |
| DIN droite | Oui |
| Montage sur dormant côté opposé aux paumelles, avec bras à compas | Oui |
| Montage sur dormant côté opposé aux paumelles avec bras avec profil en C | Oui |
| Montage sur le dormant côté paumelles avec bras avec profil en C | Oui |
| Montage sur ouvrant côté paumelles avec bras avec profil en C | Oui |
| À-coup final électrique | Oui |
| Sélecteur de fermeture électrique | Oui |
| Déconnexion du réseau | Interrupteur principal à l'intérieur de l'entraînement |
| Retard à l'impulsion (max.) | 20 s |
| Tension d‘alimentation | 230 V |
| Puissance consommée | 230 W |
| Courant maximal consommé pour commandes externes (24 V DC) | 1000 mA |
| Température de service | -15 - 50 °C |
| Indice de protection | IP20 |
| Mode de fonctionnement | Fermer, Automatique, Ouverture permanente, Sens unique, Nuit |
| Type de fonctionnement | entièrement automatique |
| Fonction automatique | Oui |
| Fonction<i> low energy</i> (basse consommation) | Oui |
| Commande par clé | Oui |
| Fonction Invers (ouverture par la force du ressort) | Oui |
| Résistance au vent | Oui |
| Détection des obstacles | Oui |
| Inversion automatique | Oui |
| Push & Go | réglable |
| Commande | Programmateur de fonctions DPS, Programmateur de fonctions intégré dans l’entraînement |
| Paramétrage | GEZEconnects (PC + Bluetooth), Terminal de service ST 220, Programmateur de fonctions DPS |
| Interface de bus CAN en option | Oui |
| Conformité aux normes | DIN 18650. EN 16005 |
Téléchargements
Slimdrive EMD Invers
LABELLING OBLIGATION:
© GEZE GmbH

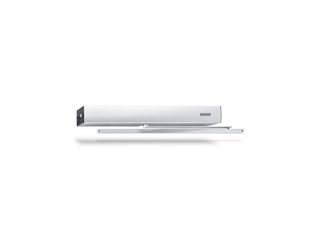

Slimdrive EMD - Automatisme de portes battantes électromécanique
