TSA 160 NT * Automatisme de portes battantes électrohydraulique pour les portes à un vantail jusqu'à 250 kg

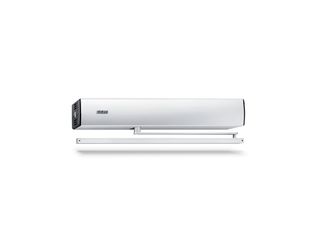

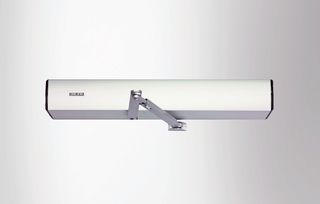

TSA 160 NT Système de porte battante hydraulique à commande électronique pour portes battantes à simple action en bois, acier ou aluminium 120060 (entraînement) & 020060 (bras à coulisse)
  • Force de fermeture réglable en continu EN3-6
  • La vitesse d'ouverture et de fermeture peut être adaptée individuellement
  • À-coup final hydraulique, qui accélère la porte juste avant la position fermée
  • Le sélecteur de fermeture mécanique et électrique maintient le vantail de service en position d’attente jusqu’à ce que le vantail semi-fixe soit fermé
  • La fonction coupe-vent régule l’ouverture et la fermeture de deux portes consécutives (sas)
  • Amortissement d'ouverture intégré, freine les portes fermées brusquement
Afficher plus
  • L’inversion automatique détecte un obstacle et revient dans la position d'ouverture
  • La fonction Push & Go déclenche le mécanisme d’entraînement automatique en cas de légère pression manuelle sur le vantail.
  • L’entraînement peut être utilisé avec un bras à coulisse ou un bras à compas
Contactez-nous

Automatisme de portes battantes électrohydraulique pour les portes à un vantail jusqu'à 250 kg

Domaines d’application

  • Portes battantes à un vantail à simple action à droite et à gauche
  • Portes battantes à simple action pour une largeur de vantail jusqu’à 1400 mm et un poids de vantail de 250 kg
  • Portes intérieures et extérieures avec une grande fréquence de passage
  • Montage sur ouvrant et montage sur dormant

Spécifications du produit

TSA 160 NT
Hauteur 100 mm
Profondeur 121 mm
Poids (max.) - 1 vantail 250 kg
Distance entraxe-paumelles (min. - max.) 2 vantaux 1470 mm - 2800 mm
Largeur de vantail (min. - max.) 690 mm - 1400 mm
Profondeur (max.) 400 mm
Prolongement d'axe (max.) 20 mm
Type d’entraînement électrohydraulique
Angle d'ouverture (max.) 115 °
Prétension du ressort EN3 - EN6
Variante Z (tirant) Non
Variante Z (poussant) Non
DIN gauche Oui
DIN droite Oui
Montage intégré dans le vantail Non
Montage intégré dans le cadre Non
Montage sur dormant côté opposé aux paumelles, avec bras à compas Oui
Montage sur dormant côté opposé aux paumelles avec bras à coulisse Non
Montage sur dormant côté opposé aux paumelles, avec bras à coulisse Non
Montage sur dormant côté paumelles, avec bras à coulisse Non
Montage sur le dormant côté paumelles avec bras à coulisse (galet) Non
Montage sur dormant côté opposé aux paumelles, avec bras à coulisse pour portes tout verre Non
Montage sur dormant côté paumelles avec bras à coulisse sur des portes tout verre Non
Montage sur ouvrant côté opposé aux paumelles, avec bras à coulisse Non
Montage sur ouvrant côté opposé aux paumelles avec bras à coulisse Non
Montage sur ouvrant côté paumelles, avec bras à coulisse Non
Montage sur ouvrant côté paumelles avec bras à coulisse Non
Montage sur ouvrant côté paumelles, avec bras à compas Non
À-coup final mécanique Oui
À-coup final électrique Non
Sélecteur de fermeture électrique Oui
Sélecteur de fermeture mécanique Non
Déconnexion du réseau inadapté
Retard à l'impulsion (max.) 10 s
Tension d'alimentation 230 V
Puissance consommée 300 W
Courant maximal consommé pour commandes externes (24 V DC) 1200 mA
Température de service -15 °C - 50 °C
Indice de protection IP20
Mode de fonctionnement Fermer, Automatique, Ouverture permanente, Sens unique, Nuit
Type de fonctionnement entièrement automatique
Fonction automatique Oui
(basse consommation) Non
Fonction Smart Swing Non
Fonction Servo Non
Commande par clé Oui
Fonction Invers (ouverture par la force du ressort) Non
Résistance au vent Oui
Détection des obstacles Oui
Inversion automatique Oui
Push & Go réglable
Commande Programmateur de fonctions DPS
Paramétrage GEZEconnects (PC + Bluetooth), Terminal de service ST 220
Normes DIN 18650, EN 16005
Homologation pour portes coupe-feu Non
Détecteur de fumée intégré Non
Utilisation sur des portes coupe-feu et pare-flammes (variante F) Non
