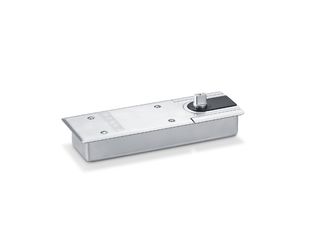

TS 550 NV * Pivot de sol pour portes battantes à simple action ou portes à double action à un vantail avec une largeur de vantail jusqu'à 1 400 mm avec force de fermeture réglable EN 3 -6 et fonction maintien porte ouverte activable et désactivable
- Force de fermeture réglable en continu EN3-6
- Pour portes DIN droite et gauche sans besoin de modification
- Temporisation de fermeture réglable pour adapter la vitesse de fermeture de la porte jusqu’à un angle d'ouverture de 80° environ
- Maintien porte ouverte mécanique du contact de fermeture avec plage d’arrêt 80°-165
- À-coup final hydraulique, qui accélère la porte juste avant la position de fermeture
- La vitesse de fermeture peut être ajustée individuellement
- Amortissement d'ouverture intégré, freine les portes fermées brusquement
- Toutes les fonctions sont réglables par le haut lorsque le système est monté
Pivot de sol pour portes battantes à simple action ou portes à double action à un vantail avec une largeur de vantail jusqu'à 1 400 mm avec force de fermeture réglable EN 3 -6 et fonction maintien porte ouverte activable et désactivable
Domaines d’application
- Portes battantes à simple action et portes à double action, butée à droite et à gauche
- Portes battantes à simple action ou portes à double action avec une largeur de vantail jusqu'à 1 400 mm et un poids de 300 kg
- Portes très fréquentées et lourdes
- Montage au sol caché

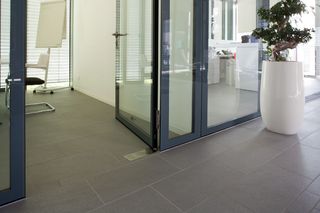

Situations de montage dans des projets de référence et des vidéos

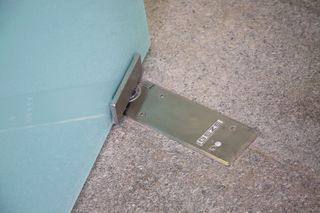

TS 550 NV installé dans le montant GEZE, Leonberg.
Pivot de sol GEZE TS 500 NV pour vantail de systèmes tout verre avec appui en angle, convient pour les portes battantes à simple action et portes à double action © N. Grünwald / GEZE GmbH

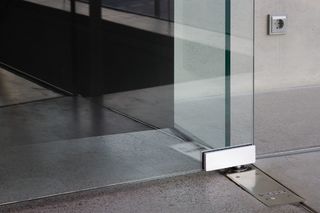

Vué détaillée TS 550 NV sur verre Trösch, Kempten.
Pivot de sol GEZE TS 500 NV pour vantail de systèmes tout verre avec appui en angle, convient pour les portes battantes à simple action et portes à double action © N. Grünwald / GEZE GmbH
Pivot de sol TS 500 NV in CGG Drenova Cemetery, Rijeka
Pivot de sol GEZE TS 500 NV pour vantail de systèmes tout verre avec appui en angle, convient pour les portes battantes à simple action et portes à double action, avec à-coup final hydraulique qui accélère la porte juste avant la position fermée. © Robert Les / GEZE GmbH
Pivot de sol TS 500 NV in CGG Drenova Cemetery
Pivot de sol GEZE TS 500 NV pour vantail de systèmes tout verre avec appui en angle, convient pour les portes battantes à simple action et portes à double action, avec à-coup final hydraulique qui accélère la porte juste avant la position fermée. © Robert Les / GEZE GmbH
TS 500 NV au Palacio de las Artes, Valence, Espagne
Pivot de sol GEZE TS 500 NV pour vantail de systèmes tout verre avec appui en angle, convient pour les portes battantes à simple action et portes à double action © Pau Esculies / GEZE GmbH
Spécifications du produit
| TS 550 NV | |
| Homologation pour portes coupe-feu | Non |
| Pour portes à simple action et double action | Porte battante à simple action, Porte à double action |
| Type de montage | Sol |
| Angle d'ouverture (max.) | 170 ° |
| Largeur de vantail recommandée jusqu'à | 1400 mm |
| Direction DIN | gauche / droite |
| Force de fermeture réglable | Oui, à plage continue |
| Vitesse de fermeture réglable | Oui |
| À-coup final réglable | Oui, par valve |
| Freinage à l‘ouverture intégré | Oui, mécanique et fixe |
| Retard à la fermeture intégré | Oui |
| Position de réglage de la force de fermeture | en haut |
| Lecteur optique de la force de fermeture | Non |
| Arrêt mécanique intégré | Mécanique |
| Plage de réglage de l’arrêt | 80 ° - 165 ° |
| Sélecteur de fermeture intégré | Non |
