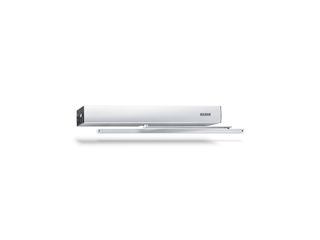

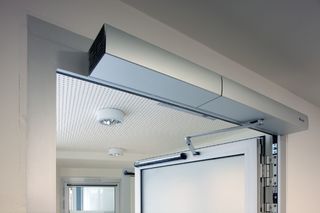

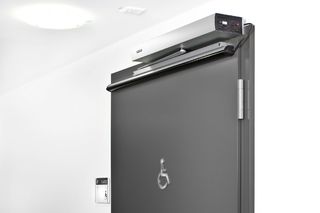

Système d'automatisme de porte battante Slimdrive EMD-F à 1 vantail. * Système de porte battante électromécanique pour portes coupe-feu et pare-flammes à un vantail
- Force de fermeture à réglage variable de EN 4-6
- La vitesse d'ouverture et de fermeture peut être adaptée individuellement
- À-coup final mécanique en mode hors tension et à-coup final électrique en mode réglage, qui accélère brièvement la porte avant la position de fermeture
- Le mode low energy ouvre et ferme la porte à une vitesse réduite, répondant ainsi aux exigences de sécurité les plus strictes
- Fonction servo pour l’assistance motorisée lors de l'ouverture manuelle de la porte
- La fonction coupe-vent régule l’ouverture et la fermeture de deux portes consécutives (sas)
- La détection des obstacles détecte un obstacle par contact et interrompt le processus d’ouverture ou de fermeture
- La fonction d'inversion automatique détecte un obstacle et la porte revient en position d'ouverture
- La fonction Push & Go déclenche le mécanisme d’entraînement automatique en cas de légère pression manuelle sur le vantail.
- L’entraînement peut être utilisé avec un bras avec profil en C ou un bras à compas
Domaines d’application
- Portes coupe-feu et pare-flammes
- Portes à un vantail à simple action à droite et à gauche
- Portes battantes à simple action jusqu’à une largeur de vantail de 1 400 mm ou un poids de 230 kg
- Portes intérieures et extérieures avec une grande fréquence de passage
- Montage sur ouvrant et montage sur dormant
variantes de configuration

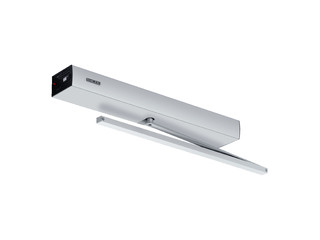

- Slimdrive EMD-F
- Slimdrive EMD-F/R
Situations de montage dans des projets de référence et des vidéos

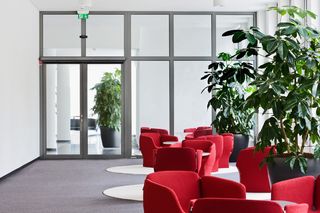

Slimdrive EMD-F + GC 334 + RSZ 6, Z-UP
La combinaison de ces solutions permet un grand confort d utilisation et offre en outre une protection contre la fumée et le feu. © Nikolaus Grünwald / GEZE GmbH
Slimdrive EMD F-IS, Durham Town Hall
Durham Town Hall, Durham, RU © GEZE GmbH

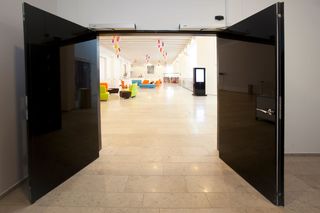

Automatisme de portes battantes - Slimdrive EMD F-IS, Centre du congrès de Tivoli, Copenhague
Système de porte battante électromécanique pour portes coupe-feu et pare-flammes à deux vantaux avec sélecteur de fermeture mécanique intégré © Morten Bak / GEZE GmbH

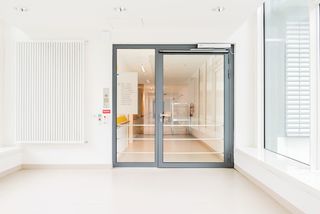

Automatisme de portes battantes - Slimdrive EMD-F, Bibliothèque municipale sur la Mailänder Platz
Un automatisme de portes battantes électromécanique pour portes coupe-feu et pare-flammes à un vantail © GEZE GmbH

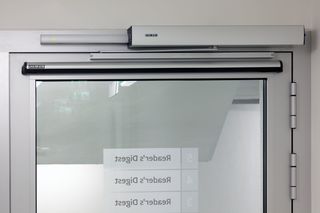

Automatisme de portes battantes - Slimdrive EMD-F, Bibliothèque municipale sur la Mailänder Platz
Un automatisme de portes battantes électromécanique pour portes coupe-feu et pare-flammes à un vantail © GEZE GmbH
Slimdrive EMD-F + GC 334 + RSZ 6, Z-UP
La combinaison de ces solutions permet un grand confort d utilisation et offre en outre une protection contre la fumée et le feu. © Nikolaus Grünwald / GEZE GmbH

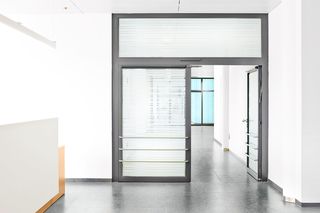

Automatisme de portes battantes - Slimdrive EMD-F + GC 334 + RSZ 6, Z-UP
Automatisme de portes battantes électromécanique pour porte coupe-feu et pare-flammes à un vantail © Nikolaus Grünwald / GEZE GmbH
Automatisme de portes battantes - Slimdrive EMD-F, VGH Versicherungen Hanover
Système de porte battante électromécanique pour portes coupe-feu et pare-flammes à deux vantaux avec sélecteur de fermeture mécanique et détecteur de fumée intégrés © Lothar Wels / GEZE GmbH

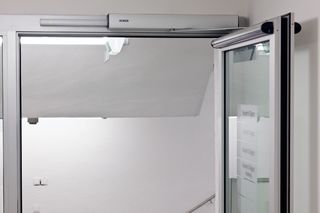

Automatisme de portes battantes - Slimdrive EMD-F + GC 334 Sensor de sécurité, Z-UP
Slimdrive EMD-F automatisme de portes battantes électromécanique pour portes coupe-feu et pare-flammes à un vantail. GC 334 Sensor de sécurité pour la sécurisation de portes battantes automatiques. © Nikolaus Grünwald / GEZE GmbH

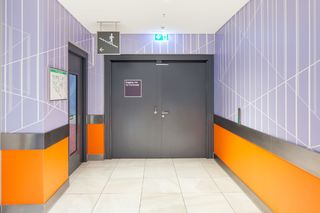

Système de porte battante - Slimdrive EMD F/R-IS, Milaneo
Slimdrive EMD F/R-IS Système d entraînement et dispositif anti-chevauchement CB flexs, Milaneo, Stuttgart © Jürgen Pollak / GEZE GmbH
Automatisme de portes battantes - Slimdrive EMD F-IS, Clinique de Düsseldorf
Système de porte battante électromécanique pour portes coupe-feu et pare-flammes à deux vantaux avec sélecteur de fermeture mécanique intégré © Lothar Wels / GEZE GmbH
Système de porte battante - Slimdrive EMD F-IS, Clinique de Düsseldorf
Système de porte battante électromécanique pour portes coupe-feu et pare-flammes à deux vantaux avec sélecteur de fermeture mécanique intégré © Lothar Wels / GEZE GmbH
Slimdrive EMD-F + GC 302 + GC 335 + RSZ 6, Deutsche Telekom
Slimdrive EMD-F - Automatisme de portes battantes électromécanique pour porte coupe-feu et pare-flammes à un vantail GC 302 - Radar de détection pour la commande de portes automatiques. GC 335 - Sensor de sécurité avec un standard de sécurité élevé pour la sécurisation de portes battantes automatiques. RSZ 6 - Centrale de détection incendie pour toutes les unités d arrêt GEZE © Lothar Wels / GEZE GmbH
Automatisme de portes battantes - Slimdrive EMD-F, avec commande de porte d issue de secours TZ 320
Un automatisme de portes battantes électromécanique portes coupe-feu et pare-flammes à un vantail en combinaison avec une commande de porte d issue de secours © Jürgen Pollak / GEZE GmbH
Système de porte battante - Slimdrive EMD-F IS, Sainte Elisabeth
Système de porte battante électromécanique pour portes coupe-feu et pare-flammes à deux vantaux avec sélecteur de fermeture mécanique intégré © Erwin Kamphuis / GEZE GmbH
Spécifications du produit
| Système d'automatisme de porte battante Slimdrive EMD-F à 1 vantail. | |
| Hauteur | 70 mm |
| Profondeur | 121 mm |
| Poids (max.) - 1 vantail | 230 kg |
| Distance entraxe-paumelles (min. - max.) 2 vantaux | 1500 mm - 2800 mm |
| Largeur de vantail (min. - max.) | 750 mm - 1400 mm |
| Profondeur (max.) | 400 mm |
| Prolongement d'axe (max.) | 30 mm |
| Type d’entraînement | électromécanique |
| Angle d'ouverture (max.) | 130 ° |
| Prétension du ressort | EN 4 - EN 6 |
| DIN gauche | Oui |
| DIN droite | Oui |
| Montage sur dormant côté opposé aux paumelles, avec bras à compas | Oui |
| Montage sur dormant côté opposé aux paumelles avec bras avec profil en C | Oui |
| Montage sur le dormant côté paumelles avec bras avec profil en C | Oui |
| Montage sur ouvrant côté paumelles avec bras avec profil en C | Oui |
| À-coup final mécanique | Oui |
| À-coup final électrique | Oui |
| Sélecteur de fermeture électrique | Oui |
| Déconnexion du réseau | Interrupteur principal à l'intérieur de l'entraînement |
| Retard à l'impulsion (max.) | 20 s |
| Tension d‘alimentation | 230 V |
| Puissance consommée | 230 W |
| Courant maximal consommé pour commandes externes (24 V DC) | 1000 mA |
| Température de service | -15 - 50 °C |
| Indice de protection | IP20 |
| Mode de fonctionnement | Fermer, Automatique, Ouverture permanente, Sens unique, Nuit |
| Type de fonctionnement | entièrement automatique |
| Fonction automatique | Oui |
| Fonction<i> low energy</i> (basse consommation) | Oui |
| Fonction Servo | Oui |
| Commande par clé | Oui |
| Résistance au vent | Oui |
| Détection des obstacles | Oui |
| Inversion automatique | Oui |
| Push & Go | réglable |
| Commande | Programmateur de fonctions DPS, Programmateur de fonctions intégré dans l’entraînement |
| Paramétrage | GEZEconnects (PC + Bluetooth), Terminal de service ST 220 |
| Interface de bus CAN en option | Oui |
| Conformité aux normes | DIN 18263-4. DIN 18650. EN 16005 |
| Homologation pour portes coupe-feu | Oui |
Téléchargements
Réception de produit
Annexe
Situation de montage
Plan de raccordement
Manuel utilisateur
Prospectus & Dossiers
Déclaration de conformité
Instructions de montage
Brochure produit
Certificat de contrôle
Fiche technique
Variantes et accessoires
* Remarque concernant les produits présentés
Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
