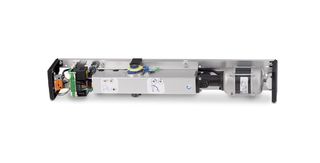

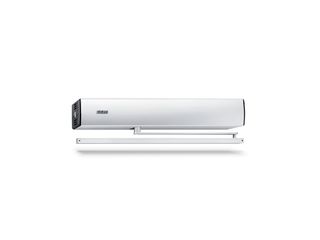

TSA 160 NT * Automatisme de portes battantes électrohydraulique pour les portes à un vantail jusqu'à 250 kg
- Force de fermeture réglable en continu EN3-6
- La vitesse d'ouverture et de fermeture peut être adaptée individuellement
- À-coup final hydraulique, qui accélère la porte juste avant la position fermée
- Le sélecteur de fermeture mécanique et électrique maintient le vantail de service en position d’attente jusqu’à ce que le vantail semi-fixe soit fermé
- La fonction coupe-vent régule l’ouverture et la fermeture de deux portes consécutives (sas)
- Amortissement d'ouverture intégré, freine les portes fermées brusquement
- L’inversion automatique détecte un obstacle et revient dans la position d'ouverture
- La fonction Push & Go déclenche le mécanisme d’entraînement automatique en cas de légère pression manuelle sur le vantail.
- L’entraînement peut être utilisé avec un bras avec profil en C ou un bras à compas
Domaines d’application
- Portes à un vantail à simple action à droite et à gauche
- Portes battantes à simple action pour une largeur de vantail jusqu’à 1400 mm et un poids de vantail de 250 kg
- Portes intérieures et extérieures avec une grande fréquence de passage
- Montage sur ouvrant et montage sur dormant
Spécifications du produit
| TSA 160 NT | |
| Hauteur | 100 mm |
| Profondeur | 121 mm |
| Poids (max.) - 1 vantail | 250 kg |
| Distance entraxe-paumelles (min. - max.) 2 vantaux | 1470 mm - 2800 mm |
| Largeur de vantail (min. - max.) | 690 mm - 1400 mm |
| Profondeur (max.) | 400 mm |
| Prolongement d'axe (max.) | 20 mm |
| Type d’entraînement | électrohydraulique |
| Angle d'ouverture (max.) | 115 ° |
| Prétension du ressort | EN3 - EN6 |
| DIN gauche | Oui |
| DIN droite | Oui |
| Montage sur dormant côté opposé aux paumelles, avec bras à compas | Oui |
| À-coup final mécanique | Oui |
| Sélecteur de fermeture électrique | Oui |
| Déconnexion du réseau | inadapté |
| Retard à l'impulsion (max.) | 10 s |
| Tension d‘alimentation | 230 V |
| Puissance consommée | 300 W |
| Courant maximal consommé pour commandes externes (24 V DC) | 1200 mA |
| Température de service | -15 - 50 °C |
| Indice de protection | IP20 |
| Mode de fonctionnement | Fermer, Automatique, Ouverture permanente, Sens unique, Nuit |
| Type de fonctionnement | entièrement automatique |
| Fonction automatique | Oui |
| Commande par clé | Oui |
| Résistance au vent | Oui |
| Détection des obstacles | Oui |
| Inversion automatique | Oui |
| Push & Go | réglable |
| Commande | Programmateur de fonctions DPS |
| Paramétrage | GEZEconnects (PC + Bluetooth), Terminal de service ST 220 |
| Conformité aux normes | DIN 18650, EN 16005 |
Téléchargements
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Łukasz Janicki / GEZE GmbH
LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH
LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH
LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH
LABELLING OBLIGATION: © Łukasz Janicki / GEZE GmbH
LABELLING OBLIGATION: © Łukasz Janicki / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
Variantes et accessoires
* Remarque concernant les produits présentés
Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
