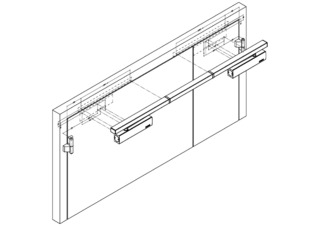

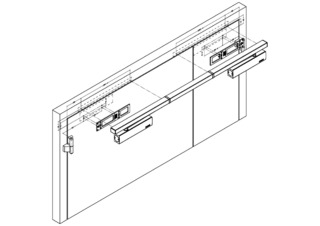

TS 5000 ISM Système de ferme-porte en applique avec bras à coulisse pour portes à deux vantaux avec sélecteur de fermeture

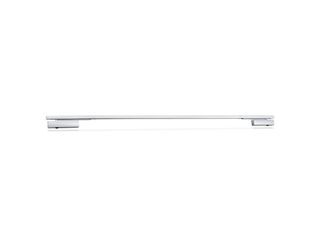

- Système de deux ferme-portes TS 5000 et bras à coulisse ISM
- Force de fermeture à réglage variable en continu EN2-6
- Pour portes ouvrant à droite et à gauche sans besoin de modification
- Le sélecteur de fermeture maintient le vantail de service en position d’attente jusqu’à ce que le vantail semi-fixe soit fermé
- À-coup final hydraulique, qui accélère la porte juste avant la position fermée
- La vitesse de fermeture peut être ajustée individuellement
- Amortissement d'ouverture intégré, freine les portes fermées brusquement
- Affichage visuel de la force de fermeture pour contrôler facilement le réglage
- Toutes les fonctions sont réglables par l'avant
Système de ferme-porte en applique avec bras à coulisse pour portes à deux vantaux avec sélecteur de fermeture
Domaines d’application
- Portes coupe-feu et pare-flammes
- Portes battantes à simple action à deux vantaux
- Division de porte symétrique et asymétrique possible
- Portes battantes à simple action jusqu’à 2800 mm d'entraxe des paumelles et 1400 mm de largeur de vantail, surlongueur jusqu'à 3200 mm
- Entraxe des paumelles minimum de 1300 mm, largeur minimale du vantail semi-fixe 400 mm
- Montage sur ouvrant de porte côté paumelles

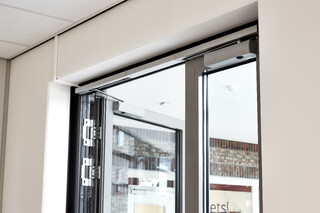

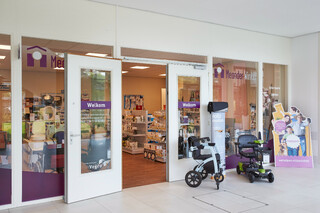

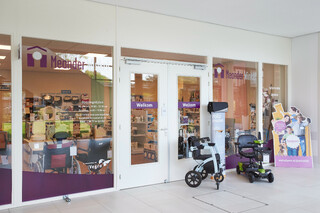

Situations de montage dans des projets de référence et des vidéos

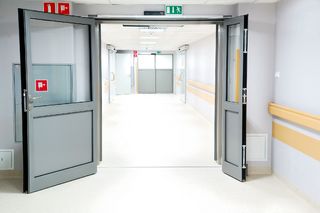

Ferme-porte TS 5000 und 3000 ISM à lʼInstitut militaire de médecine
Ferme-porte TS 5000 Ce ferme-porte pour les portes à un vantail est synonyme de lignes claires. Il est autorisé pour lʼinstallation sur des portes pare-fumées et pare-flammes ainsi que pour lʼinstallation du 3000 ISM lʼInstitut militaire de médecine de Varsovie, en Pologne. © Łukasz Janicki / GEZE GmbH

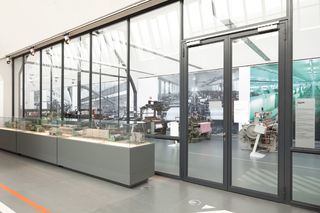

Système de ferme-porte en applique avec bras à coulisse TS 5000 ISM, installé au musée du textile et de lʼindustrie dʼAugsbourg.
Ferme-portes pour les portes à deux vantaux avec sélecteurs de fermeture et amortissement dʼouverture intégré, ce qui permet de freiner les portes fortement sollicitées. © Dirk Wilhelmy / GEZE GmbH

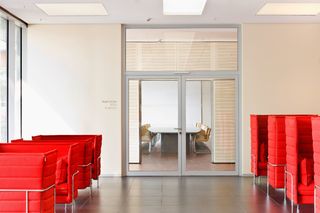

Système de ferme-porte en applique avec bras à coulisse TS 5000 ISM, installé à la Rheinlandhaus à Cologne.
Ferme-portes pour les portes à deux vantaux avec sélecteurs de fermeture et amortissement dʼouverture intégré, ce qui permet de freiner les portes fortement sollicitées. © Lothar Wels / GEZE GmbH

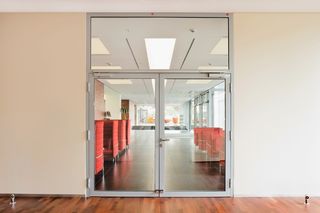

Système de ferme-porte en applique avec bras à coulisse TS 5000 ISM, installé à la Rheinlandhaus à Cologne.
Ferme-portes pour les portes à deux vantaux avec sélecteurs de fermeture et amortissement dʼouverture intégré, ce qui permet de freiner les portes fortement sollicitées. © Lothar Wels / GEZE GmbH

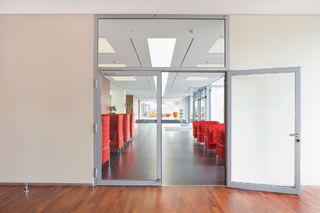

Système de ferme-porte en applique avec bras à coulisse TS 5000 ISM, installé à la Rheinlandhaus à Cologne
Ferme-portes pour les portes à deux vantaux avec sélecteurs de fermeture et amortissement dʼouverture intégré, ce qui permet de freiner les portes fortement sollicitées. © Lothar Wels / GEZE GmbH
Spécifications du produit
| TS 5000 ISM | |
| Accessibilité selon DIN 18040 jusqu'à une largeur de vantail (max.) en mm | 1100 mm |
| Largeur de vantail (max.) | 1400 mm |
| Type de montage | Montage sur ouvrant de porte côté paumelles |
| Angle d'ouverture (max.) | 180 ° |
| Entraxe minimal des paumelles | 1300 mm |
| Largeur minimale du vantail semi-fixe | 400 mm |
| Homologation pour portes coupe-feu | Oui |
| Force de fermeture réglable | Oui, à plage continue |
| Vitesse de fermeture réglable | Oui |
| À-coup final réglable | Oui, par valve |
| Freinage à l‘ouverture intégré | Oui, réglage hydraulique possible |
| Position de réglage de la force de fermeture | Avant |
| Lecteur optique de la force de fermeture | Oui |
| Fonction maintien porte ouverte | en option |
| Sélecteur de fermeture intégré | Oui |
