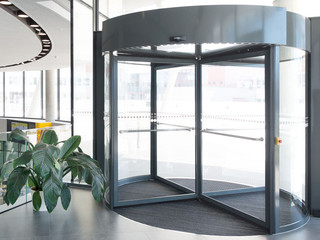

TSA 325 NT Système de porte tournante automatique pour portes à trois ou quatre vantaux avec un grand champ d'application
- Solution d'entraînement inusable et à fonctionnement très régulier, avec une hauteur de canopée d'au moins 200 mm
- Fermeture précise des vantaux de porte avec les parois latérales
- Grande efficacité en matière d’isolation contre les courants d'air, les intempéries et le bruit
- Vitesse automatique ajustable adaptée au trafic de transit
- Fonction mode Servo pour l’assistance motorisée lors de l'ouverture manuelle de la porte
- Possibilité d'actionner manuellement la porte, par exemple pour effectuer des travaux de nettoyage
- Connectivité et intégration dans l’automatisation des bâtiments via une norme ouverte (BACnet)
- Détection autonome des défauts et compte-rendu
- Entrées et sorties librement paramétrables pour différentes fonctions
- Accumulateur intégré pour l’ouverture de secours pour les défauts de sécurité comme en cas de panne de courant par exemple
Système de porte tournante automatique pour portes à trois ou quatre vantaux avec un grand champ d'application
Domaines d’application
- Systèmes de portes à trous et quatre vantaux
- Portes intérieures et extérieures avec une grande fréquence de passage
- Entrées de bâtiments représentatives avec une grande luminosité
- Des façades avec des constructions à montants/traverses étroites
- Façades en verre aux exigences élevées en matière de design
- Diamètre intérieur possible de 1 800 à 3 600 mm
- Les systèmes de profilé adaptés sont des systèmes de profilé à encadrement fin avec verre ISO et Mono
Situations de montage dans des projets de référence et des vidéos

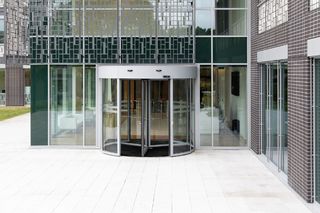

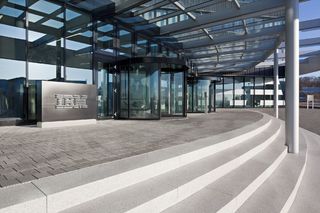

TSA 325 NT automatique
Pour des portes intérieures et extérieures avec une grande fréquence de passage. Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage. Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant. © Tarık Kaan Muşlu / GEZE GmbH

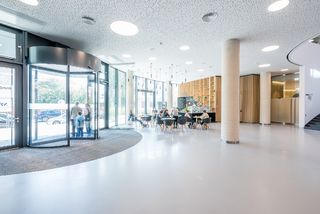

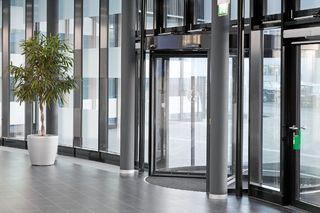

TSA 325 NT automatique
Pour des portes intérieures et extérieures avec une grande fréquence de passage. Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage. Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant. © Truls Busch-Christensen / GEZE GmbH

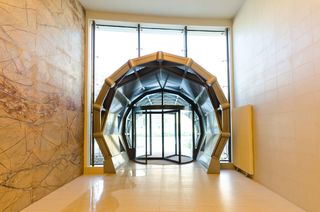

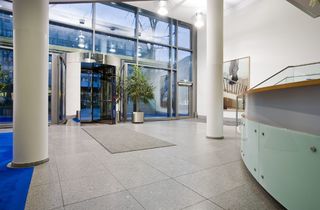

TSA 325 NT automatique
Pour des portes intérieures et extérieures avec une grande fréquence de passage. Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage. Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant. © Laurent Pardon / GEZE GmbH

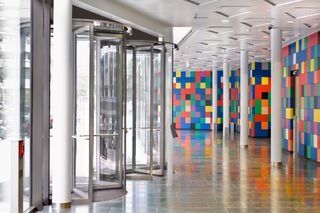

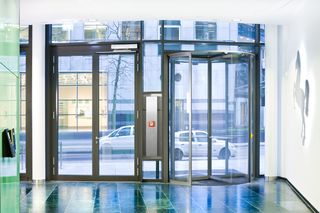

TSA 325 NT automatique
Pour des portes intérieures et extérieures avec une grande fréquence de passage. Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage. Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant. © Tarık Kaan Muşlu / GEZE GmbH

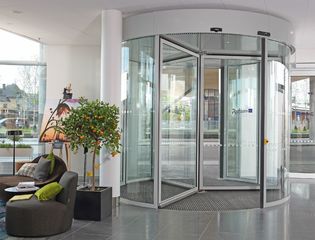

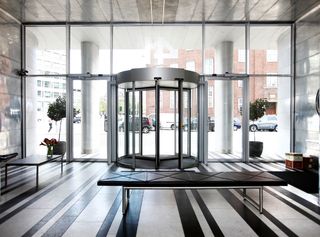

TSA 325 NT automatique
Pour des portes intérieures et extérieures avec une grande fréquence de passage. Entrées de bâtiments représentatives avec une grande luminosité. Façades en verre aux exigences élevées en matière de design. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage. Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant. © Morten Bak / GEZE GmbH
TSA 325 NT BO
TSA 325 NT BO système de porte tournante automatique pour issues de secours avec fonction Break-Out, cette fonction permet de faire pivoter les parties fixes cintrées et les vantaux dans le sens de fuite. Pour les portes intérieures et extérieures avec les exigences de sécurité les plus élevées. Verrouillages électriques intégrés pour le mode de fonctionnement « mode nuit ». Avec accumulateur intégré pour une ouverture de secours en cas dʼerreurs liées à la sécurité telles qu’une panne de courant. © Nikolaus Grünwald / GEZE GmbH
Système de porte tournante automatique - TSA 325 NT + automatisme de portes battantes - Slimdrive EMD, VGH Versicherungen
La porte tournante veille à ce que la lumière soit plus visible et à rendre l’entrée/la sortie accessibles aux visiteurs. Cela vaut également pour l’automatisme de portes battantes. © Lothar Wels / GEZE GmbH
TSA 325 NT automatique
Pour des portes intérieures et extérieures avec une grande fréquence de passage. Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage. Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant. © Lothar Wels / GEZE GmbH
TSA 325 NT automatique
Solution d’entraînement inusable et sans à-coup. Fermeture précise des vantaux avec les parois latérales. Grande efficacité en matière d’isolation contre les courants dʼair, les intempéries et le bruit. La vitesse automatique est réglable, adaptée au trafic de passage. Entrées et sorties librement paramétrables pour différentes fonctions. Accumulateur intégré pour l’ouverture de secours pour les défauts de sécurité comme en cas de panne de courant par exemple © Nikolaus Grünwald / GEZE GmbH
TSA 325 NT automatique
Pour des portes intérieures et extérieures avec une grande fréquence de passage. Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage. Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant. © Robert Les / GEZE GmbH
TSA 325 NT automatique
Pour des portes intérieures et extérieures avec une grande fréquence de passage. Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage. Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant. © Robert Les / GEZE GmbH

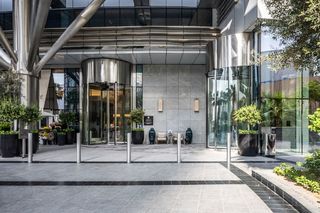

TSA 325 série NT technique de commande
Des systèmes de porte tournante particulièrement hauts avec des vantaux lourds. Pour le confort élevé en matière de portes, des techniques d’entraînement spéciales permettent dʼobtenir des portes tournantes de GEZE. © Nicolas Tohme / GEZE GmbH

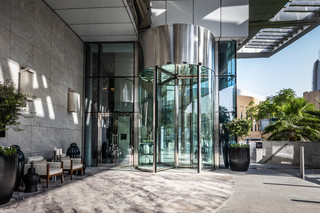

Adresse hôtel Dubaï
Des systèmes de porte tournante particulièrement hauts avec des vantaux lourds. Pour le confort élevé à l'ouverture de portes, des techniques d’entraînement spéciales permettent dʼobtenir des portes tournantes de GEZE. © Nicolas Tohme / GEZE GmbH
TSA 325 série NT technique de commande
Des systèmes de porte tournante particulièrement hauts avec des vantaux lourds. Pour le confort élevé en matière de portes, des techniques d’entraînement spéciales permettent dʼobtenir des portes tournantes de GEZE. © Nicolas Tohme / GEZE GmbH
TSA 325 série NT technique de commande
Des systèmes de porte tournante particulièrement hauts avec des vantaux lourds. Pour le confort élevé en matière de portes, des techniques d’entraînement spéciales permettent dʼobtenir des portes tournantes de GEZE. © Nicolas Tohme / GEZE GmbH
TSA 325 NT BO
TSA 325 NT BO - système de porte tournante automatique pour issues de secours avec fonction Break-Out, cette fonction permet de faire pivoter les parties fixes cintrées et les vantaux dans le sens de fuite. Lʼentrée du bâtiment a une forte incidence lumineuse, les façades en verre ont les exigences de conception les plus élevées. Il y a une détection des obstacles qui, lorsquʼun obstacle est détecté par contact, arrête lʼouverture ou la fermeture. © Nikolaus Grünwald / GEZE GmbH
Porte tournante TSA 325 A avec motorisation à chaîne Slimchain SYNCHRO et motorisation à bras rétractable K600T dans la clinique Medicus de Wrocławiu, Pologne
Système de porte tournante automatique pour portes à trois ou quatre vantaux avec un grand champ dʼapplication avec un effet dʼisolation élevé contre le courant dʼair, les influences météorologiques et le bruit, ainsi que détection et enregistrement indépendants des erreurs © Fotografia Maciej Lulko / GEZE GmbH
Porte tournante tout verre GEZE TSA 325 NT installé dans le centre de développement de Leonberg
Le système de porte tournante automatique pour portes à trois ou quatre vantaux offre non seulement un confort dʼutilisation optimal, mais aussi un design moderne. © GEZE GmbH
Porte tournante tout verre GEZE TSA 325 NT installé dans le centre de développement de Leonberg
Le système de porte tournante automatique pour portes à trois ou quatre vantaux offre non seulement un confort dʼutilisation optimal, mais aussi un design moderne. © GEZE GmbH
Porte tournante semi-automatisé GEZE TSA 325 dans la centrale ÖAMTC à Vienne
Lʼentrée principale et secondaire est une porte tournante semi-automatique GEZE 325. Portes issue de secours et portes coupe-divers ferme-portes GEZE TS 5000 ISM (E-ISM, EFS). RWA dans l’atelier RWA 110 Tandem. © Sigrid Rauchdobler / GEZE GmbH
Spécifications du produit
| TSA 325 NT | |
| Fonctionnement manuel | Oui |
| Avec un limiteur de fréquence de rotation (en option) | Oui |
| Avec un dispositif de positionnement (en option) | Oui |
| Fonctionnement entièrement automatique | Oui |
| Fonction Servo | Oui |
| Adapté pour les issues de secours | Non |
| Fonction Break-out (BO) | Non |
| Diamètre intérieur (min.) | 1800 mm |
| Diamètre intérieur (max.) | 3600 mm |
| Pour les systèmes à 3 vantaux | Oui |
| Pour portes à 4 vantaux | Oui |
| Hauteur de passage de l'éclairage | 3000 mm |
| Hauteur de canopée (min.) | 200 mm |
| Modèle des pièces latérales | Verre VGS 10 mm, Remplissage de panneau 22 mm, Panneau lisse 34 mm, Verres spéciaux sur demande |
| Conception du toit | toit anti-poussière avec revêtement bois, revêtement métallique, toit étanche avec évacuation d‘eau |
| Éclairage | selon variante de toit |
| Revêtement de sol | Tapis-brosse, tapis de sol sur mesure |
| Système de rideau d‘air | Rideau d'air électrique, Rideau d'air à eau chaude, possibilité d'adaptation à la construction du plafond |
| Mode Fermeture de nuit | Intérieur, Extérieur |
| Type Fermeture de nuit | manuel, automatique |
| Matériau Fermeture de nuit | Verre VGS 10 mm, Verre ISO 22 mm, Remplissage de panneau 22 mm, Verres spéciaux sur demande |
| Verrouillage | manuel, Tringle, électromécanique |
| Poignée de porte horizontale ou verticale | Oui |
| Couronne basse | Oui |
| Entraînement encastré dans le sol | Oui |
| Bouton d’accès pour personnes à mobilité réduite | Oui |
| Conformité aux normes | DIN 18650, EN 16005 |
